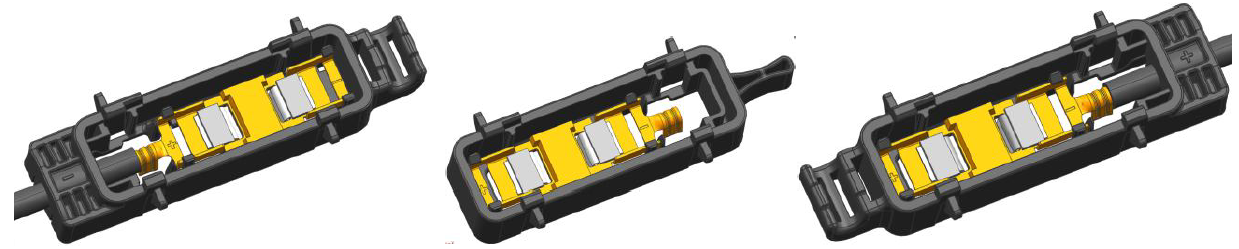

Boîte de jonction PV divisée
Enceinte de la boîte de jonction photovoltaïque
Pourquoi et comment réaliser IP65 ou IP67
La vérité que la boîte de jonction du module PV adopte le niveau de protection IP65 ou IP67 est qu'il peut simultanément répondre aux deux exigences strictes de résistance à la poussière et à l'eau pour un fonctionnement en plein air long - du système photovoltaïque.
Comment pourrait-il être IP65 ou IP67
1. Multi - matériau d'étanchéité de la couche
La double protection utilisant des anneaux d'étanchéité en silicone et un scellant crée une barrière physique à la jonction entre le couvercle de la boîte de jonction et le boîtier, assurant une épreuve de poussière complète (classe 6). Le matériau d'étanchéité doit passer 85 degrés / 85% RH des tests de vieillissement de la chaleur humide pour assurer la résilience du terme long -.
La boîte de jonction en pot utilise deux - silicone composant en silicone pour combler les lacunes internes, atteignant un joint transparent.
2. Membrane étanche et respirante
Égalise les différences de pression interne et externe, empêchant la pénétration de vapeur d'eau tout en permettant à l'humidité de s'échapper, empêchant la condensation.
Exigences de sécurité, exigences de construction et tests pour les boîtes de jonction
|
EIA-364: |
Procédures de test de connecteur / socket électrique, y compris les classifications environnementales |
|
IEC-60512: |
Équipements électroniques - Tests et mesures |
|
IEC 60529: |
Degrés de protection fournis par les enclos (code IP) |
|
IEC-60695: |
Test des risques d'incendie |
|
IEC 62790: |
Boîtes de jonction pour les modules photovoltaïques, certificat Tüv Rheinland: RXXXXXX |
|
IEC 61215: |
Modules de photovoltaïque terrestre (PV) |
|
IEC-60068-2: |
Équipement électronique et normes de produit |
|
UL 1703: |
UL Standard pour la sécurité plate - modules et panneaux photovoltaïques de la plaque |
|
UL 3730: |
Sécurité pour les boîtes de jonction photovoltaïque, fichier UL: E321923-20170829 |
IP (Protection entrée) Signification
Le degré de protection est indiqué de la manière suivante: 1er charact. Numérisation (degré de protection contre l'accès aux parties dangereuses et contre les objets étrangers solides) 2nd Charact. numérique (degré de protection contre l'entrée d'eau). Les graphiques suivants donnent un aperçu de tous les diplômes de protection.
1er charact. numéral
|
1er charact.numéral |
Bref description |
Définition |
|
0 |
Non - protégé |
– |
|
1 |
Protégé contre l'accès aux pièces dangereuses avec le dos d'une main. Protégé contre les objets étrangers solides de ³50 mm Ø. |
La sonde, sphère de 50 mm Ø, ne doit pas pénétrer complètement et doit avoir une autorisation adéquate de dangereux parties. |
|
2 |
Protégé contre l'accès aux pièces dangereuses avec un doigt. Protégé contre les objets étrangers solides de ³12,5 mm Ø. |
Le doigt d'essai articulé de 12 mm Ø, 80 mm de longueur, doit avoir un dégagement adéquat des parties dangereuses. La sonde, sphère de 12,5 mm Ø, ne doit pas pénétrer complètement. |
|
3 |
Protégé contre l'accès aux pièces dangereuses avec un outil. Protégé contre les objets étrangers solides de ³2,5 mm Ø. |
La sonde de 2,5 mm Ø ne doit pas pénétrer du tout. |
|
4 |
Protégé contre l'accès à des pièces dangereuses avec un fil. Protégé contre des objets étrangers solides de «1 mm Ø. |
La sonde de 1 mm Ø ne doit pas pénétrer du tout. |
|
5 |
Protégé contre l'accès aux pièces dangereuses avec un fil. Dust - protégé. |
La sonde de 1 mm Ø ne doit pas pénétrer. L'intrusion de poussière n'est pas totalement empêchée, mais la poussière ne doit pas pénétrer en quantité pour interférer avec le fonctionnement satisfaisant de l'appareil ou pour altérer la sécurité. |
|
6 |
Protégé contre l'accès aux pièces dangereuses avec un fil. Dust - serré. |
La sonde de 1 mm Ø ne doit pas pénétrer. Aucune intrussion de poussière. |
Remarque: numérique acc. à DIN 40050 Part 9, code IP des véhicules
2e charact. numéral
|
2e charact.numéral |
Bref description |
Définition |
|
0 |
Non - protégé |
– |
|
1 |
Protégé contre les baisses d'eau en chute verticale |
Les baisses de chute verticale n'ont aucun effet nocif. |
|
2 |
Protégé contre les chutes en chute verticale lors de l'enceinte inclinée jusqu'à 15 degrés |
Les baisses de chute verticale ne doivent pas avoir d'effets nocifs lorsque l'enceinte est inclinée à un angle jusqu'à 15 degrés de chaque côté de la verticale. |
|
3 |
Protégé contre la pulvérisation de l'eau |
L'eau pulvérisée à un angle jusqu'à 60 degrés de chaque côté de la verticale ne doit avoir aucun effet nocif. |
|
4 |
Protégé contre les éclaboussures |
L'eau éclaboussée contre l'enceinte de toute direction n'a pas d'effets nocifs. |
|
5 |
Protégé contre les jets d'eau |
L'eau projetée en jets contre l'enceinte de toute direction n'a pas d'effets nocifs. |
|
6 |
Protégé contre les jets d'eau puissants |
L'eau projetée en jets puissants contre l'enceinte de toute direction n'a pas d'effets nocifs. |
|
7 |
Protégé contre les effets de l'immersion temporaire dans l'eau |
L'intrusion de l'eau en quantités provoquant des effets nocifs ne doit pas être possible lorsque l'enceinte est immergée temporellement dans l'eau pendant 30 min. en profondeur de 1 m. |
|
8 |
Protégé contre les effets de l'immersion continue dans l'eau |
L'intrusion de l'eau en quantités provoquant des effets nocifs ne doit pas être possible lorsque l'enceinte est entièrement immergée dans l'eau dans des conditions qui doivent être convenues entre le fabricant et l'utilisateur mais qui sont plus graves que pour le chiffre 7. |
|
9 K 1) |
Protégé contre l'eau pendant le nettoyage à la haute pression / jet à vapeur |
L'eau projetée en jets puissants à haute pression contre l'enceinte de toute direction n'a pas d'effets nocifs. |
