Qu'est-ce que le montage et le rackage de panneaux solaires
Les supports de panneaux solaires et les racks sont des équipements qui fixent les panneaux solaires en place.
Le montage permet aux panneaux d'être ajustés pour une inclinaison optimale, qui peut être basée sur la latitude, les saisons ou même l'heure de la journée - pour assurer une production d'énergie solaire maximale. Les emplacements les plus courants pour le montage sont sur le toit, en utilisant des supports de toit solaires, ou au sol avec des options de montage au sol.
Les systèmes de montage sont les supports métalliques qui maintiennent les panneaux solaires sur les toits ou au sol.
La technique de montage de module la plus courante consiste à utiliser un support de montage de panneau solaire. Les supports de montage sont des équipements lourds, généralement fabriqués en acier inoxydable ou en aluminium. Tous les produits de rayonnage et de montage solaires, que ce soit pour le toit ou le sol, doivent répondre à des directives strictes pour assurer la durabilité et l'intégrité structurelle afin de résister aux vents violents et aux événements météorologiques.
Quels sont les composants importants d'un système de rayonnage sur toit
L'équipement de rayonnage de panneaux solaires est construit avec 3 composants principaux:
Attaches de toit
Pinces de module
Rails de montage
Chaque outil joue un rôle clé dans la façon dont la structure supporte vos panneaux, pour vous assurer d'en tirer le maximum d'énergie solaire.
Attaches de toit
Les fixations de toit sont les attaches qui seront percées dans votre toit afin de fixer le système de rayonnage en place.
Les trous créés par ces perceuses seront entourés d'un « clignotant », qui est un bouclier en plastique ou en métal qui est inséré entre les bardeaux pour empêcher l'eau de pénétrer dans le trou. Cependant, les fixations de toit diffèrent pour chaque type de toit.
Pour creuser un peu plus, jetez un œil à plus d'informations sur l'installation de panneaux solaires sur les toits en tuiles d'argile, les toits en métal et les toits à surface plane.

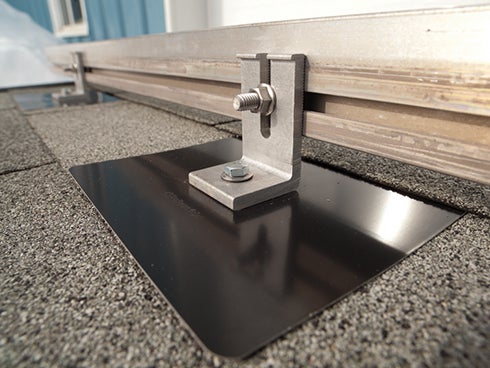

Les fixations de toit sont percées dans le toit et fixées avec un solin pour protéger contre l'eau. Source de l'image : EcoFixe
Pinces de module
Les pinces de module fixent les fixations de toit percées aux rails de montage. Il existe différents types de pinces de module pour chaque angle et coin du panneau solaire.
Les pinces de module sont disponibles dans quelques tailles et formes différentes pour fixer les fixations de toit à tous les angles.
Rails de montage
Après avoir percé le toit, les fixations du toit sont ensuite connectées aux rails de montage via des pinces de module qui supporteront ensuite les panneaux solaires.
Bien qu'il existe des options de rayonnages sans rails disponibles, les rails sont le plus souvent utilisés car ils peuvent être fixés à la plupart des angles de toit et parce que de nombreux installateurs sont formés à l'aide de systèmes de montage sur rails.

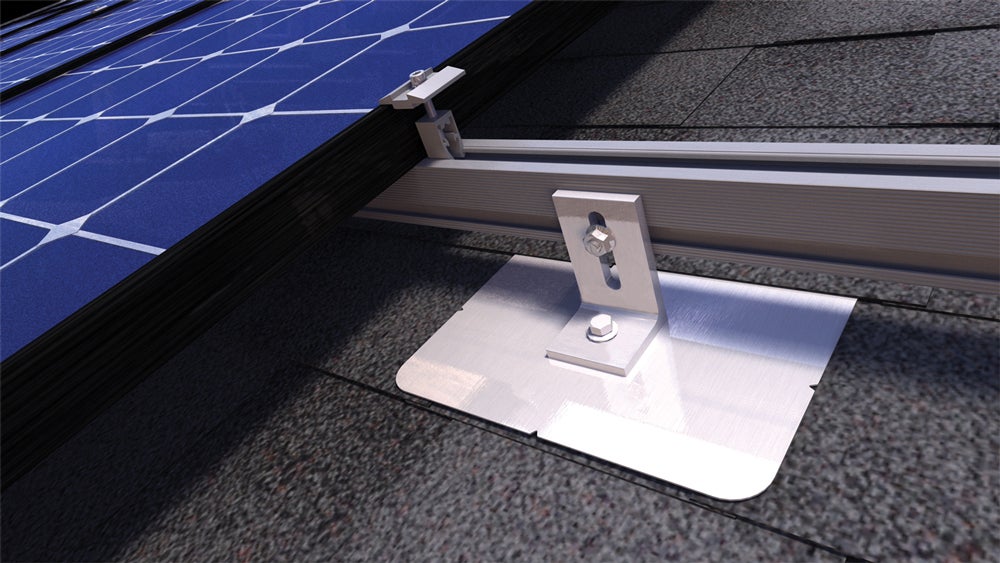

Les rails de montage sont fixés au toit via les fixations de toit et sont capables d'incliner correctement les panneaux solaires sur la plupart des toits inclinés.
Systèmes de montage au sol
Ils sont conçus pour être durables, flexibles et résister à toutes les conditions météorologiques. Ils viennent également avec une garantie de 25 ans.
Un système d'énergie solaire au sol est exactement ce que cela ressemble - un système de panneaux solaires qui sont montés au sol sur votre propriété, plutôt que sur le toit de votre maison.
Les panneaux solaires au sol peuvent être installés n'importe où sur votre propriété qui dispose d'un espace ouvert suffisant et d'une bonne exposition au soleil. Les panneaux peuvent être placés de quelques pouces à quelques pieds du sol, selon la configuration du système de rayonnage. Les panneaux alimentent un onduleur solaire, situé soit sur le système de montage derrière les panneaux, soit dans la maison.
Les installations solaires résidentielles au sol sont généralement construites à l'aide de panneaux solaires à 60 cellules - la même taille de panneau solaire généralement utilisée dans les installations solaires résidentielles sur les toits. Pendant ce temps, les systèmes au sol à plus grande échelle, comme ceux utilisés dans les fermes solaires, ont tendance à utiliser des panneaux solaires plus grands à 72 cellules.
Les panneaux solaires au sol sont également appelés panneaux solaires d'arrière-cour, panneaux solaires autoportants et systèmes photovoltaïques au sol.
Quels sont les différents types d'installations solaires au sol

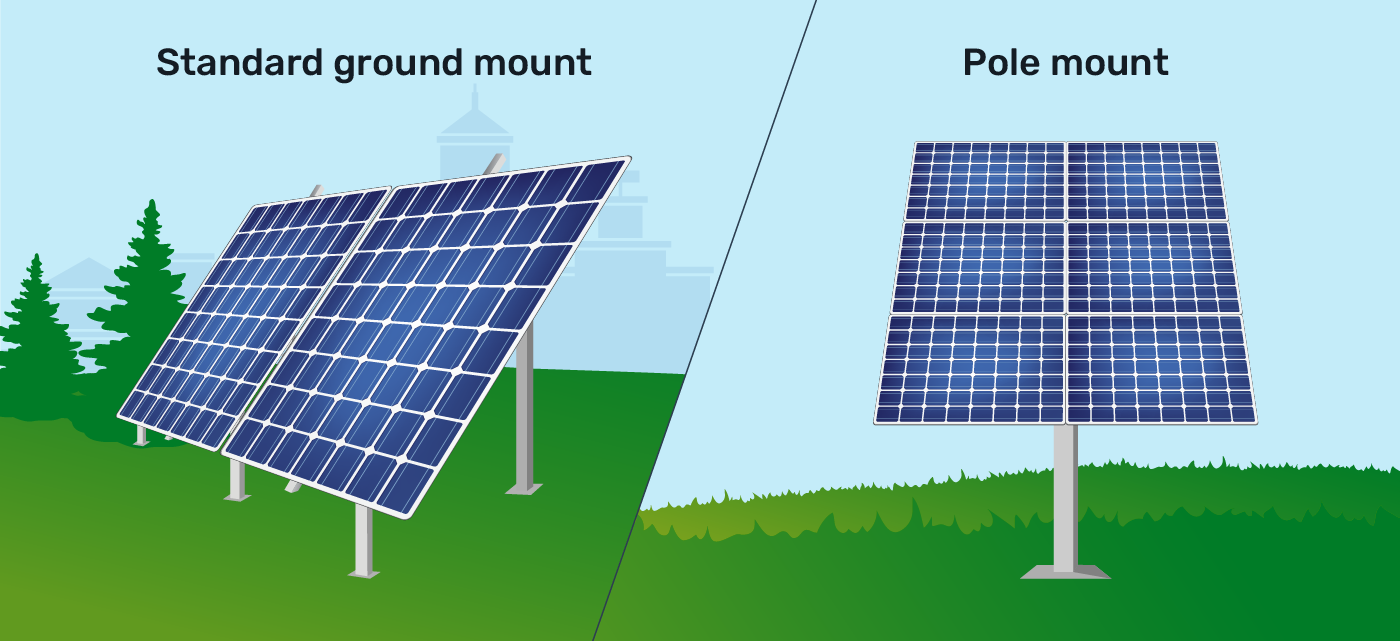

Vous pouvez utiliser soit un support au sol standard, qui fixe les panneaux en un seul endroit, soit un support de poteau, qui les met plus haut par rapport au sol.
Montage au sol standard
Les supports au sol standard ou traditionnels utilisent des ancrages au sol pour maintenir une table de rayonnage qui supporte les panneaux solaires sur des rails. La méthode exacte d'ancrage dépendra des conditions de votre sol : l'utilisation de piliers en béton est la plus courante, mais les piliers battus, les pieux hélicoïdaux et les ballasts en béton sont également des options.
Les systèmes de montage au sol standard maintiennent généralement le panneau solaire dans une position fixe, bien que les options de réglage manuel gagnent en popularité.
Le système de montage au sol standard est la solution la plus simple et la plus économique pour une installation au sol, et aussi la plus courante.
Montage sur poteau
Pour construire un système solaire à montage sur poteau, vous creusez un grand trou dans le sol, au lieu de plusieurs trous plus petits comme avec un montage au sol standard. Un grand poteau est planté dans le sol, sur lequel vous connectez vos rails et montez vos panneaux solaires.
Les systèmes de montage sur poteau offrent un plus grand dégagement par rapport au sol, ce qui est utile pour éviter le feuillage ou d'autres obstacles au sol, et peut même être utilisé pour fournir un espace et un abri aux animaux pour paître en dessous. Un autre avantage des supports de poteau est qu'ils peuvent facilement incorporer un système de suivi à un ou deux axes ; ceux-ci permettent aux panneaux de suivre le soleil au cours de la journée et ainsi de produire plus d'énergie.
D'un autre côté, les montages sur poteau avec systèmes de suivi ont un coût par watt plus élevé, et la plupart des gens trouvent moins cher d'installer à la place un réseau de montage au sol standard avec plus de panneaux solaires.
