Les stations de base de communication photovoltaïques (PV) sont devenues une solution clé pour une infrastructure de communication verte et fiable, en particulier dans les régions aux conditions géographiques et climatiques diverses. Cet article fournit un aperçu détaillé de six projets typiques de stations de base de communication PV dans le monde, en se concentrant sur leurs configurations d'équipement, leurs paramètres techniques et leurs conceptions adaptatives à l'environnement local.
Cas 1 : Station de base photovoltaïque hors réseau dans une région froide suburbaine
Informations de base
- Localisation : zone suburbaine d'une ville d'Europe du Nord
- Période de construction : septembre 2024 - mars 2025
- Mode de connexion au réseau : hors-réseau (pas de couverture de réseau stable)
- Type de station de base : station de base dédiée hors réseau-
- Investissement total : 128 000 euros
|
Type d'équipement |
Quantité |
Paramètres techniques |
|
Module photovoltaïque en silicium monocristallin |
24 pièces |
450W ; Optimisation des performances à basse-température ; Efficacité de conversion supérieure ou égale à 18 % ; Résistance à la charge de neige Supérieure ou égale à 1,0kN/m² |
|
Batterie au lithium fer phosphate |
2 blocs-piles |
48 V/500 Ah ; Capacité totale 48 kWh ; Conception résistante au froid- (fonctionne à -25 degrés) ; Durée de vie supérieure ou égale à 6000 fois |
|
Générateur diesel de secours |
1 unité |
Capacité 8 kW ; Fonction de démarrage automatique ; Aide au démarrage à basse-température |
|
Système de gestion de l'énergie |
1 ensemble |
Commutation transparente entre le PV, le stockage et le générateur ; Capacité de surveillance à distance |
Adaptation environnementale
- Modules photovoltaïques avec-revêtement antigivrant pour empêcher l'accumulation de neige et de glace en hiver
- Système de chauffage de la batterie activé lorsque la température descend en dessous de -10 degrés
- Conception de support résistant au vent- (résistance à la charge de vent supérieure ou égale à 2 800 Pa) pour résister aux vents forts de l'hiver
Cas 2 : Station de base photovoltaïque connectée au réseau de zone désertique-
Informations de base
- Localisation : Zone désertique d’Australie occidentale
- Période de construction : mars 2024 - juin 2024 (en évitant les températures élevées en été)
- Mode de connexion au réseau : réseau-connecté au stockage d'énergie
- Type de station de base : Station de base à couverture de communication routière
- Investissement total : 228 000 dollars australiens
|
Type d'équipement |
Quantité |
Paramètres techniques |
|
Module photovoltaïque à double-verre haute-température |
45 pièces |
450W ; Capacité totale 20,25 kW ; Silicium monocristallin à haut-efficacité ; Revêtement antireflet- |
|
Batterie au lithium fer phosphate haute-température |
1 batterie |
48 V/625 Ah ; Capacité totale 30 kWh ; Tolérance à haute-température (jusqu'à 60 degrés) ; DOD Supérieur ou égal à 85 % |
|
Onduleur-connecté au réseau |
1 unité |
Capacité 15 kW ; Efficacité de conversion supérieure ou égale à 97 % ; Fonction de protection contre les pannes de réseau |
|
Circuit de refroidissement |
1 ensemble |
Pour onduleur et batterie ; Conception-refroidie par air ; Consommation d'énergie Inférieure ou égale à 100W |
Adaptation environnementale
- Ventilation améliorée des armoires d'équipement pour dissiper la chaleur dans des conditions désertiques
- Couvercles anti-poussière-pour toutes les connexions électriques afin d'empêcher l'intrusion de sable

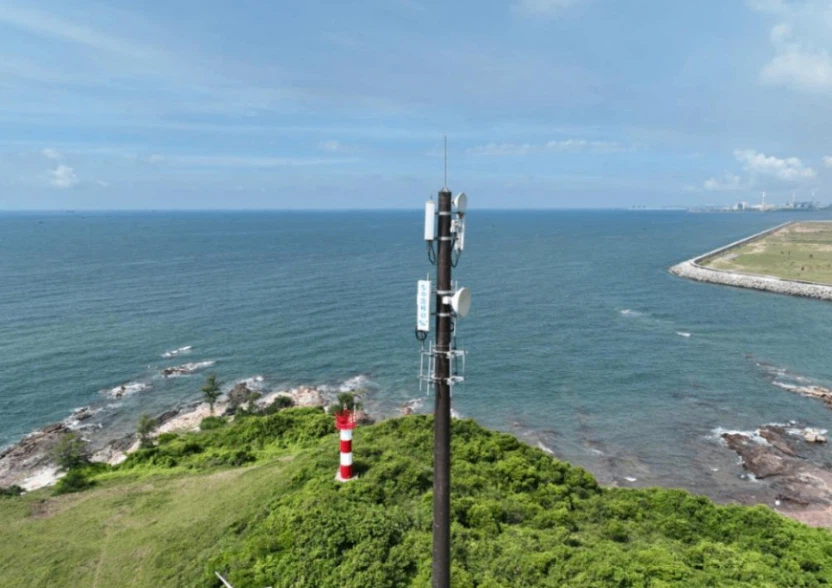

Cas 3 : Station de base photovoltaïque en zone côtière
BasiqueInformation
- Localisation : Zone côtière d’une ville brésilienne
- Période de construction : mai 2024 - août 2024 (en évitant la saison des pluies)
- Mode de connexion au réseau : réseau-connecté au stockage d'énergie
- Type de station de base : Station de base de couverture de communication de plage
- Investissement total : 125 000 réaux brésiliens
|
Type d'équipement |
Quantité |
Paramètres techniques |
|
Modules photovoltaïques résistants au brouillard salin- |
40 pièces |
450W ; Capacité totale 18 kW ; Degré de résistance au brouillard salin C5-M ; Cadre en aluminium résistant à la corrosion |
|
Batterie de stockage d'énergie résistante au sel- |
3 blocs-piles |
11,5 kWh ; Capacité totale 34,5 kWh ; Conception résistante à l'humidité- ; Humidité de fonctionnement Inférieure ou égale à 95 % (sans-condensation) |
|
Onduleur |
1 unité |
Capacité 15 kW ; Niveau de protection IP67 ; Protection anti-surtension |
|
Système de protection contre la foudre |
1 ensemble |
Pour les panneaux photovoltaïques et les équipements de communication ; Niveau de protection Supérieur ou égal à 20kA |
Adaptation environnementale
- Tous les composants métalliques sont soumis à un traitement de galvanisation à chaud-pour résister à la corrosion côtière.
- Installation en hauteur des armoires d'équipement (1,2 m du sol) pour éviter les inondations
- Entrées de câbles scellées pour éviter l'intrusion d'eau salée
Cas 4 : Cluster de microstations de base photovoltaïques en zone rurale
Informations de base
- Localisation : Zone rurale de l’est de la Chine
- Période de construction : novembre 2024 - février 2025
- Mode de connexion au réseau : Réseau-connecté
- Type de station de base : microstations de base à couverture rurale (groupe de 15 stations)
- Investissement total : 3,2 millions de yuans chinois (total pour le cluster)
|
Type d'équipement |
Quantité |
Paramètres techniques |
|
Module photovoltaïque en silicium monocristallin |
12 pièces |
540W ; Capacité totale 6,48 kW ; Adaptable à une installation sur terrain complexe |
|
Batterie au lithium fer phosphate |
1 batterie |
48 V/300 Ah ; Capacité totale 14,4 kWh ; Conception nécessitant peu d’entretien ; Durée de vie supérieure ou égale à 5000 fois |
|
Mini-onduleur |
1 unité |
Capacité 5 kW ; Haute efficacité à faible puissance ; Conception compacte |
|
Équipement de micro-station de base |
1 ensemble |
Consommation électrique inférieure ou égale à 800 W ; Large plage d'entrée de tension (110-240 V) |
Adaptation environnementale
- Conception de support PV flexible adaptée aux terrains ruraux accidentés
- Armoires d'équipement étanches pour faire face aux pluies fréquentes en milieu rural
- Fonctionnement à faible-bruit (inférieur ou égal à 55 dB) pour éviter d'avoir un impact sur la vie rurale
Cas 5 : Station de base photovoltaïque 5G dans le cœur urbain
Informations de base
- Localisation : Quartier central des affaires d’une grande ville chinoise
- Période de construction : avril 2024 - juillet 2024
- Mode de connexion au réseau : Réseau-connecté
- Type de station de base : station de base macro 5G
- Investissement total : 850 000 yuans chinois
|
Type d'équipement |
Quantité |
Paramètres techniques |
|
Module photovoltaïque en silicium monocristallin |
16 pièces |
670W ; Capacité totale 10,72 kW ; Conception intégrée du bâtiment{{2} ; Aspect esthétique |
|
Batterie de stockage d'énergie au lithium fer phosphate |
3 blocs-piles |
48 V/200 Ah ; Capacité totale 28,8 kWh ; Capacité de charge rapide (1C) ; Compatible avec la charge de pointe 5G |
|
Onduleur haute-puissance |
1 unité |
Capacité 10 kW ; Sortie triphasée- ; Compatible avec les exigences d'alimentation des stations de base 5G |
|
Équipement de station de base 5G |
1 ensemble |
Consommation électrique 4,5 kW ; Prise en charge de plusieurs bandes de fréquences ; Gestion à distance |
Adaptation environnementale
- Installation sur les toits pour économiser les ressources foncières urbaines
- Conception de réduction du bruit pour les ventilateurs de refroidissement (inférieur ou égal à 60 dB) pour répondre aux normes de bruit urbain
- Mesures antivol-pour les modules et équipements photovoltaïques

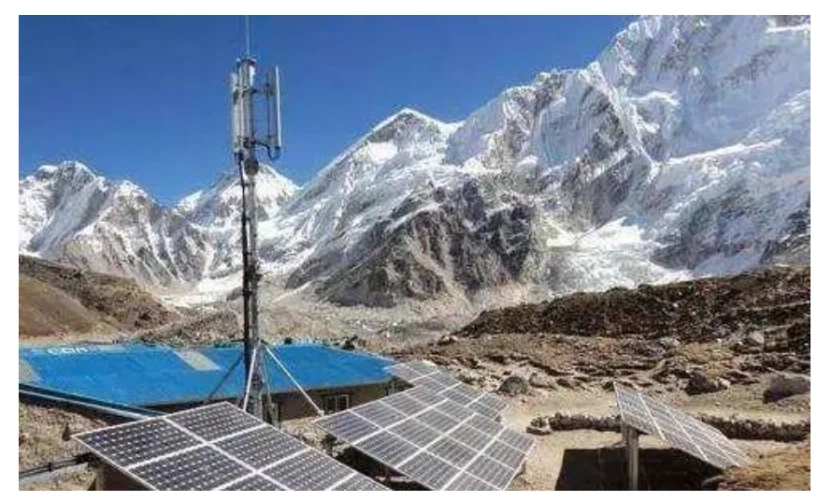

Cas 6 : Station de base photovoltaïque hors réseau-en zone montagneuse
Informations de base
- Localisation : Zone montagneuse d’Afrique du Sud
- Période de construction : juillet 2024 - octobre 2024 (en évitant les fortes pluies hivernales)
- Mode de connexion au réseau : hors-réseau (aucun accès au réseau)
- Type de station de base : Station de base de couverture de communication tribale distante
- Investissement total : 280 000 rands sud-africains
|
Type d'équipement |
Quantité |
Paramètres techniques |
|
Module photovoltaïque anti-sable |
36 pièces |
450W ; Capacité totale 16,2 kW ; Utilisation élevée de l'irradiation ; Résistance à la charge de vent supérieure ou égale à 2400Pa |
|
Batterie de stockage d'énergie à haute-température |
1 batterie |
48 V/1 000 Ah ; Capacité totale 48 kWh ; Conception à cycle profond ; DOD Supérieur ou égal à 80 % |
|
Générateur diesel de secours |
1 unité |
Capacité 7 kW ; Faible consommation de carburant (inférieure ou égale à 210g/kWh) ; Rappel d'entretien automatique |
|
Unité de contrôle de puissance |
1 ensemble |
Gestion intelligente de la charge ; Diagnostic des pannes à distance ; Fonction d'égalisation de la batterie |
Adaptation environnementale
- Supports d'installation en pente raide pour terrain montagneux (angle réglable de 15 à 45 degrés)
- Conception de fondation renforcée pour éviter les impacts de glissements de terrain
- Système de récupération des eaux de pluie pour l'eau de refroidissement du générateur
Ces six projets de stations de base de communication photovoltaïque démontrent la polyvalence et l'adaptabilité de la technologie photovoltaïque dans différents environnements à travers le monde. Que ce soit dans les centres-villes ou dans les zones montagneuses isolées, le long des régions côtières ou dans les déserts, les systèmes photovoltaïques peuvent être personnalisés pour répondre à des besoins de communication spécifiques grâce à une configuration d'équipement et une conception technique appropriées.
