Sur Onduleur Réseau 60KTL

Sur Onduleur Réseau 60KTL

Avec l'onduleur de chaîne 60KTL sur réseau, le courant continu des panneaux solaires montés sur un toit ou un terrain inutilisé peut être converti en une source rentable d'énergie propre et renouvelable. Avec la capacité de supporter une puissance maximale de 66 kW, 60KTL est l'onduleur de chaîne le plus puissant et le plus efficace. Un rendement maximal de 98,9 % et un rendement européen de 98,7 %, de larges tensions de fonctionnement, de larges plages de température et un nouveau boîtier permettent à cette plate-forme d'onduleur de fonctionner à hautes performances dans de nombreuses applications. Les produits 60KTL intègrent des fusibles, une surveillance et des sectionneurs CA et CC sans danger pour les arcs. La Flex Gateway permet la surveillance, les contrôles et les mises à niveau de produits à distance.
Share to
Envoyez demande
Discuter maintenant
Description
Paramètres techniques



Description des produits



Avec l'onduleur de chaîne 60KTL sur réseau, le courant continu provenant de panneaux solaires montés sur un toit ou sur un terrain inutilisé peut être converti en une source rentable d'énergie propre et renouvelable. Avec la capacité de supporter une puissance maximale de 66 kW, 60KTL est l'onduleur de chaîne le plus puissant et le plus efficace.

Les unités sont des onduleurs hautes performances, avancés et fiables, conçus pour l'environnement et le réseau de la région Asie-Pacifique EMEA, Inde, Sri Lanka et Bangladesh, Amérique du Sud et Afrique sub-Afrique subsaharienne. Un rendement maximal de 98,9 % et un rendement européen de 98,7 %, de larges tensions de fonctionnement, de larges plages de température et un nouveau boîtier permettent à cette plate-forme d'onduleur de fonctionner à hautes performances dans de nombreuses applications. Les produits 60KTL intègrent des fusibles, une surveillance et des sectionneurs CA et CC sans danger pour les arcs. La Flex Gateway permet la surveillance, les contrôles et les mises à niveau de produits à distance.

On Grid Inverter 60KTL









Investissement économisé

Moins de coûts de construction et d’installation dans un bloc de 2 MW

Boîtier de combinaison DC intégré avec interrupteur DC, fusibles DC et SPD DC/AC Type II

Max. Rapport DC/AC supérieur à 1,4

Boîtier de combinaison DC intégré et protection contre les surtensions DC/AC



Haut rendement

Max. efficacité 98,9 %, efficacité européenne 98,7 %

Surcharge à long-terme à 1,1 Pn

Fonctionnement à pleine puissance sans déclassement à 50 degrés



Facilité d'exploitation et d'entretien

Conception compacte et légère pour une installation facile

Conception enfichable-du ventilateur et du SPD, pratique pour la-maintenance sur site

Fonction de surveillance du courant de chaîne intégrée pour un dépannage rapide



Prise en charge du réseau

Conformité aux normes : CEI 62109, CEI 61727, CEI 62116, VDE0126-1-1, G59/3, VDE-AR-N-4105, VDE-AR-N-4120, BDEW

Traversée basse/haute tension (L/HVRT)

Contrôle de la puissance active et réactive et contrôle du taux de rampe de puissance





Données techniques







product-1-1

Entrée (CC) 60KTL-182
Tension d'entrée PV maximale 1000 V
Min. Tension d'entrée PV/Tension d'entrée de démarrage 570 V / 620 V
Tension d'entrée nominale 710 V
Plage de tension MPP 710 – 950 V
Plage de tension MPP pour la puissance nominale 570 – 850 V
Nombre d'entrées PV MPP indépendantes 1
Max. Nombre PV de chaînes PV par MPPT 14
Max. Courant d'entrée PV 120 A
Max. Courant continu pour le connecteur d'entrée 12 A
Max. Courant de court-circuit-CC 140 A
Sortie (CA)
Puissance de sortie CA 66 000 VA à 45 degrés / 60 000 VA à 50 degrés
Max. Courant de sortie CA 96 A
Tension alternative nominale 3/N/PE ou 3/PE, 230/400 V
Plage de tension alternative 310 – 480 V
Fréquence nominale du réseau / Plage de fréquence du réseau 50 Hz / 45 – 55 Hz, 60 Hz / 55 – 65 Hz
THD < 3 % (at nominal power)
Injection de courant continu < 0.5 % In
Facteur de puissance à puissance nominale / Facteur de puissance réglable >0,99 / 0,8 en avance – 0,8 en retard
Phases d'alimentation-/Phases de connexion 3 / 3



product-1-1



Efficacité
Max. efficacité / Euro. efficacité 98.9 % / 98.7 %
Protection
Protection de connexion inverse CC Oui
Protection contre les courts-circuits CA- Oui
Protection contre les courants de fuite Oui
Surveillance du réseau Oui
Interrupteur CC/interrupteur CA Oui/Non
Fusible CC Oui (positif, 15A)
Surveillance du courant des chaînes photovoltaïques Oui
Protection contre les surtensions Type CC II / Type CA III



product-1-1



Efficacité
Max. efficacité / Euro. efficacité 98.9 % / 98.7 %
Protection
Protection de connexion inverse CC Oui
Protection contre les courts-circuits CA- Oui
Protection contre les courants de fuite Oui
Surveillance du réseau Oui
Interrupteur CC/interrupteur CA Oui/Non
Fusible CC Oui (positif, 15A)
Surveillance du courant des chaînes photovoltaïques Oui
Protection contre les surtensions Type CC II / Type CA III



image 21

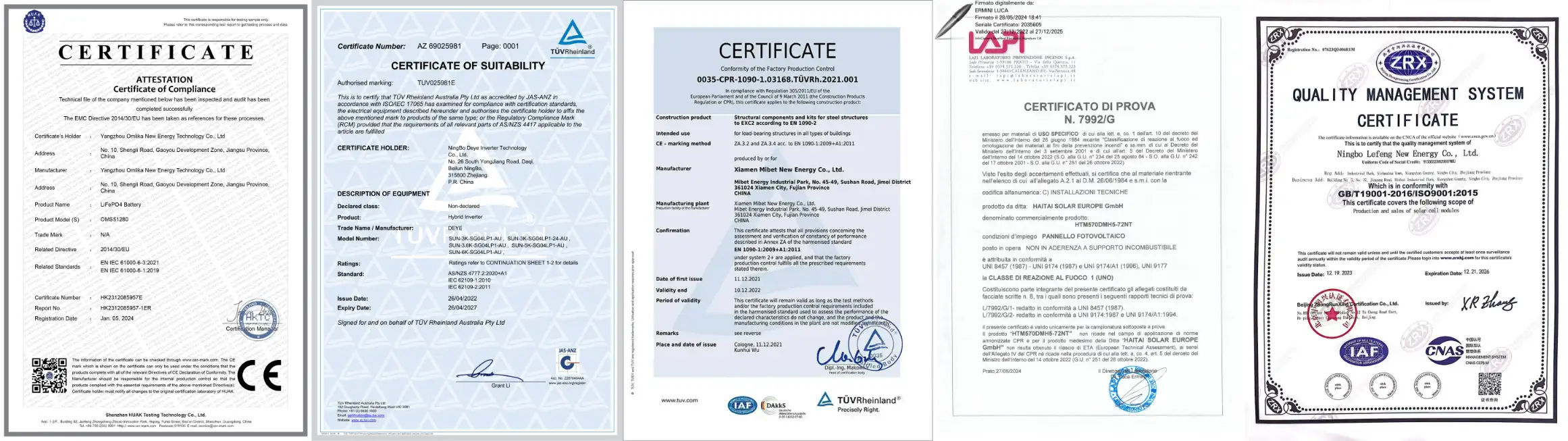

Certificat





1
