【Présentation du produit】
|
Cellule |
Monocristallin, 182mmx91mm |
|
Nombre de cellules |
108（6×18） |
|
Puissance maximale nominale(Pmax) |
420W |
|
Efficacité maximale |
21,5 % |
|
Boîte de dérivation |
IP68 |
|
Tension maximale du système |
1000V/1500V CC |
|
Température de fonctionnement |
-40 degré - plus 85 degrés |
【Description du produit】

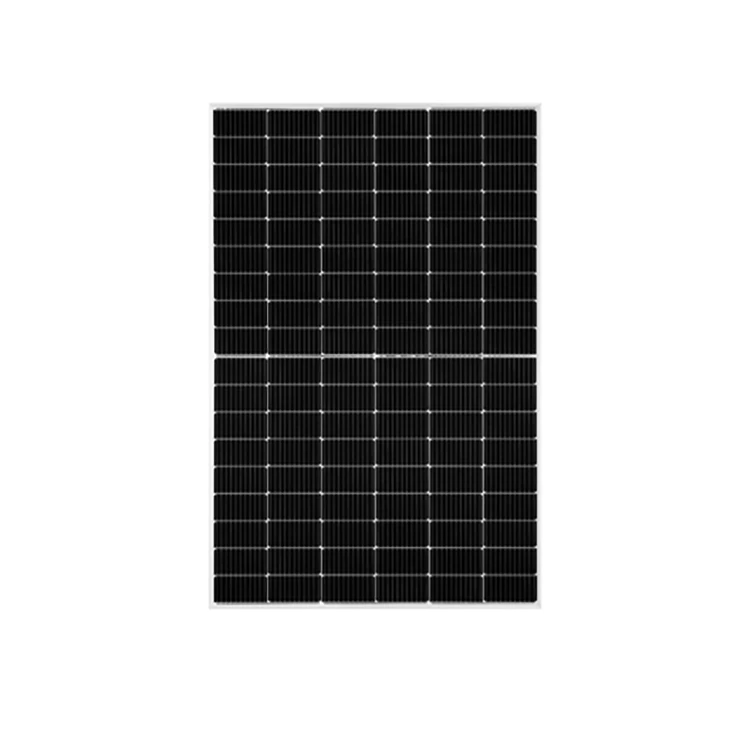

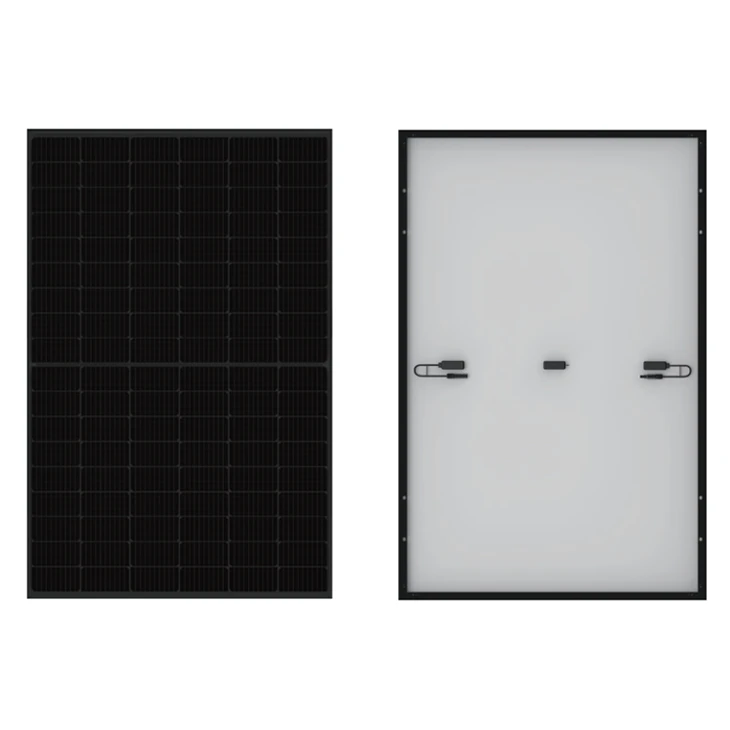

Le panneau solaire à haute efficacité de 420 W est fabriqué à partir de cellules solaires M10 MBB PERC, cette série de modules haute performance fournit la solution la plus rentable pour l'installation solaire photovoltaïque sur le toit résidentiel. Tout noir, cadre noir ou cadre argenté plus panneaux solaires à feuille arrière noire sont tous disponibles.
【Principales caractéristiques】
【Dimension du module photovoltaïque】
【Données électriques chez STC】
|
Puissance maximale nominale (Pmax) [W] |
400 |
405 |
410 |
415 |
420 |
|
Tension en circuit ouvert (Voc) [V] |
37.07 |
37.23 |
37.32 |
37.45 |
37.58 |
|
Tension d'alimentation maximale (Vmp) [V] |
31.01 |
31.21 |
31.45 |
31.61 |
31.80 |
|
Courant de court-circuit (Isc) [A] |
13.79 |
13.87 |
13.95 |
14.02 |
14.10 |
|
Courant de puissance maximal (Imp) [A] |
12.90 |
12.98 |
13.04 |
13.13 |
13.21 |
|
Efficacité du module [%] |
20,48 pour cent |
20,74 pour cent |
21,00 pour cent |
21,25 pour cent |
21. 51 pour cent |
|
Tolérance de puissance |
0~ plus 5 W |
||||
|
Coefficient de température d'Isc( _Isc) |
00,044 % / degré |
||||
|
Coefficient de température de Voc( _Voc) |
-0.275 % / degré |
||||
|
Coefficient de température de Pmax( _Pmp) |
-0.350 % / degré |
||||
|
SC |
Irradiance 1000W/m², température de la cellule 25 degrés, AM1.5G |
||||
【Données électriques à NOCT et conditions de fonctionnement】
|
PARAMETRES ELECTRIQUES AU NOCT |
|||||
|
TAPER |
400 |
405 |
410 |
415 |
420 |
|
Puissance maximale nominale (Pmax) [W] |
302 |
306 |
310 |
314 |
318 |
|
Tension en circuit ouvert (Voc) [V] |
34.88 |
35.12 |
35.23 |
35.37 |
35.50 |
|
Tension de puissance maximale (Vmp) [V] |
29.26 |
29.47 |
29.72 |
29.89 |
30.09 |
|
Courant de court-circuit (Isc) [A] |
11.03 |
11.10 |
11.16 |
11.22 |
11.29 |
|
Courant de puissance max (Imp) [A] |
10.32 |
10.38 |
10.43 |
10.50 |
10.57 |
|
NOCT |
Irradiance 800W/m², température ambiante 20 degrés, vitesse du vent 1m/s, AM1.5G |
||||
|
DES CONDITIONS DE FONCTIONNEMENT |
|
|
Tension maximale du système |
1000V/1500V CC (CEI) |
|
Température de fonctionnement |
-40 degré ~ plus 85 degrés |
|
Fusible série maximum |
25A |
|
Charge statique maximale, avant |
5400Pa |
|
Charge statique maximale, dos |
2400Pa |
|
NOCT |
45 ± 2 degrés |
|
Classe d'applications |
Classe A |
【Courbes courant-tension】
【Données mécaniques】
|
CARACTÉRISTIQUES |
|
|
Cellule |
Mono |
|
lester |
21,5 kg ± 3 % |
|
Dimensions |
1722mm×1134mm×30mm |
|
Taille de la section de câble |
4mm2(CEI), 12AWG (UL) |
|
Nombre de cellules |
108(6x18) |
|
Boîte de dérivation |
IP68, 3 diodes |
|
Connecteur |
QC 4.10 (1 000 V) / QC 4.10-35(1 500 V) |
|
Longueur du câble (y compris le connecteur) |
Portrait : 300 mm (plus)/400 mm (-) Paysage : 1 200 mm (plus)/1 200 (-) |
|
Configuration de l'emballage |
36 pièces/palette, 216 pièces/conteneur de 20 pieds 936 pièces/conteneur de 40 pieds |
【Certification】
【Garantie de performance】
