Introduction du produit
Cellule | Mono |
Non . des cellules | 96(8×12) |
Pouvoir maximum nominal (PMAX) | 520W |
Efficacité maximale | 20.3% |
Boîte à jonction | IP68 |
Tension du système maximum | 1000V / 1500V DC |
Température de fonctionnement | -40 degré -+85 degré |
Description du produit

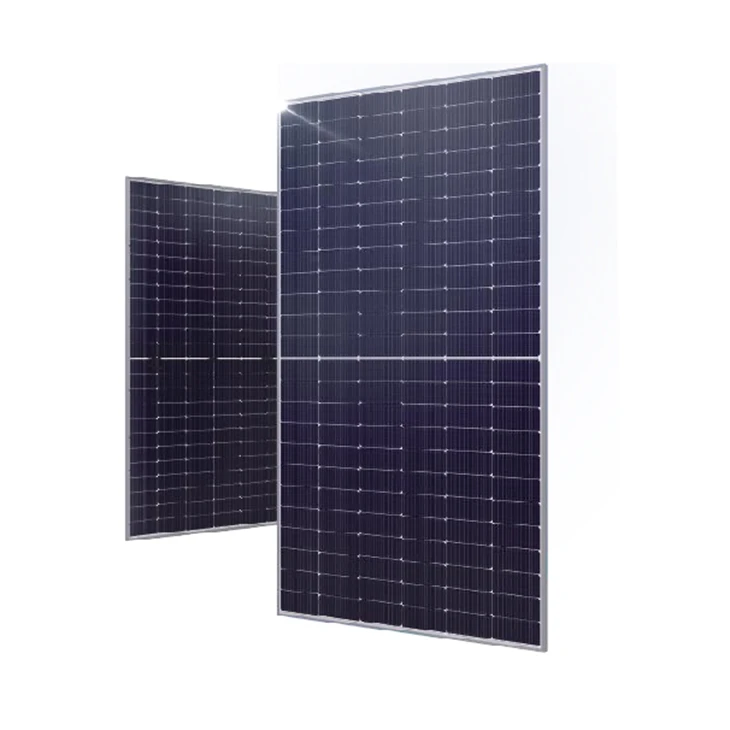

Propulsé par 96 pièces de cellules de percium à haute efficacité, cette série de modules haute performance fournit la solution la plus rentable pour abaisser le LCOE de tous les systèmes PV grands ou petits .
Caractéristiques clés
Dimension du module PV
Données électriques à STC
Pouvoir maximum nominal (PMAX) [W] | 480 | 490 | 500 | 510 | 520 |
Tension de circuit ouvert (COV) [V] | 63.16 | 63.68 | 64.2 | 64.72 | 65.24 |
Tension de puissance maximale (VMP) [V] | 51.76 | 52.33 | 52.83 | 53.38 | 53.87 |
Courant de court-circuit (ISC) [A] | 9.81 | 9.91 | 10.01 | 10.11 | 10.21 |
Courant de puissance maximum (IMP) [A] | 9.28 | 9.37 | 9.47 | 9.56 | 9.66 |
Efficacité du module [%] | 18.7% | 19.1% | 19.5% | 19.9% | 20.3% |
Tolérance au pouvoir | 0~+5W | ||||
Coefficient de température de l'ISC (_ ISC) | 0,05% / degré | ||||
Coefficient de température de COV (_ COV) | -0.275% / degré | ||||
Coefficient de température de PMAX (_ PMP) | -0.368% / degré | ||||
CST | Irradiance 1000w / m², température cellulaire 25 degrés, AM1,5 g | ||||
Données électriques à NOCT et condition de fonctionnements
Paramètres électriques à NOCT | |||||
TAPER | 480 | 490 | 500 | 510 | 520 |
Power max nominal (PMAX) [W] | 355 | 363 | 370 | 378 | 386 |
Tension de circuit ouvert (COV) [V] | 60.46 | 60.46 | 60.42 | 60.50 | 60.08 |
Tension de puissance maximale (VMP) [V] | 51.37 | 51.85 | 52.35 | 52.99 | 53.35 |
Courant de court-circuit (ISC) [A] | 8.35 | 7.94 | 8.54 | 8.61 | 8.18 |
Courant de puissance maximum (IMP) [A] | 6.92 | 7.00 | 7.07 | 7.13 | 7.21 |
Noct | Irradiance 800W / m², température ambiante 20 degrés, vitesse du vent 1 m / s, AM1,5 g | ||||
Conditions de fonctionnement | |
Tension du système maximum | 1000V / 1500V DC (CEI) |
Température de fonctionnement | -40 degré ~ +85 degré |
Fusible de la série maximale | 20A |
Charge statique maximale, avant | 5400pa |
Charge statique maximale, dos | 2400pa |
Noct | 45 ± 2 degrés |
Classe d'application | Classe A |
Données mécaniques
CARACTÉRISTIQUES | |
Cellule | Mono |
poids | 26 kg ± 3% |
Dimensions | 1956 ± 2 mmx1310 ± 2 mmx45 ± 1 mm |
Taille de section transversale du câble | 4 mm2 |
Non . des cellules | 96(8x12) |
Boîte de jonction | IP68, 4 diodes |
Connecteur | QC 4.10-35 |
Longueur du câble (y compris le connecteur) | Portrait: 300 mm (+) / 400 mm (-); Paysage: 1000 mm (+) / 1000 mm (-) |
Configuration d'emballage | 30 par palette |
Certification
Garantie
