【Présentation du produit】
Cellule | Mono |
Nombre de cellules | 60 (6×10) |
Puissance maximale nominale (Pmax) | 330W |
Efficacité maximale | 19.8% |
Boîte de dérivation | IP68 |
Tension maximale du système | 1000V CC |
Température de fonctionnement | -40℃～+85℃ |
【Description du produit】
La série de panneaux solaires flexibles a une efficacité de conversion élevée et peut être pliée à un arc de 30 degrés sans dommage. Avec ces deux caractéristiques importantes, les panneaux solaires flexibles peuvent être appliqués à des applications de surface plus irrégulières, telles que les véhicules récréatifs, les bateaux, les voitures, les marines, les camping-cars et les fourgonnettes. Un panneau solaire monocristallin ou polycristallin standard est composé d'une cellule solaire à base de silicium. plaquettes, elles mesurent généralement jusqu'à 200 micromètres d'épaisseur, ce qui est légèrement plus épais qu'un cheveu humain. Afin de fabriquer un panneau solaire « flexible », les plaquettes de silicium utilisées pour fabriquer des cellules solaires doivent être coupées en dizaines de microns d'épaisseur. Les cellules solaires basées sur ces plaquettes de silicium ultra-minces combinées à une feuille de stratifié polymère confèrent aux panneaux solaires de nombreuses propriétés uniques, notamment flexibles, durables, portables et très efficaces.
【Principales caractéristiques】

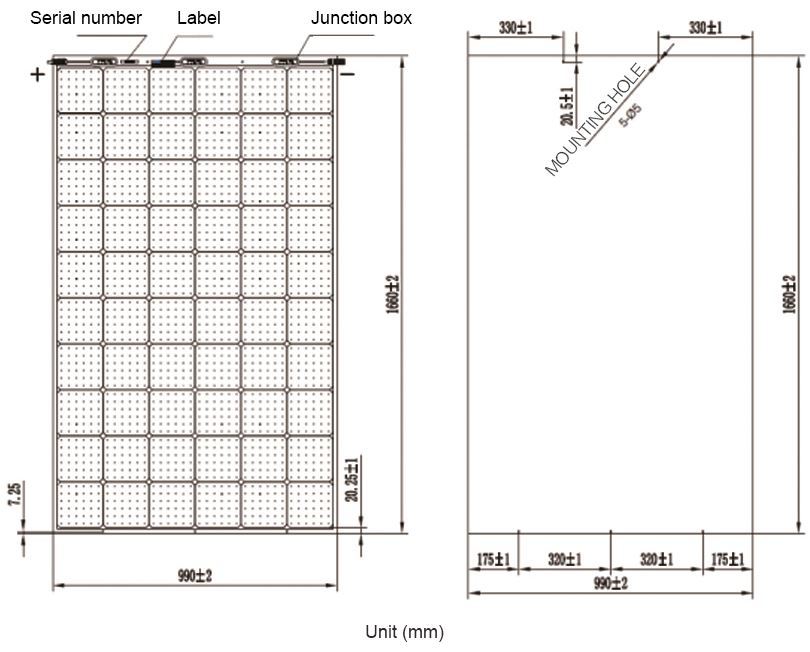

【Dimension du module PV】
【Données électriques chez STC】
Puissance maximale nominale (Pmax) [W] | 290 | 300 | 310 | 320 | 330 |
Tension en circuit ouvert (Voc) [V] | 38.4 | 38.8 | 39.2 | 39.6 | 40.0 |
Tension d'alimentation maximale (Vmp) [V] | 31.2 | 31.6 | 32.0 | 32.4 | 32.8 |
Courant de court-circuit (Isc) [A] | 9.50 | 9.66 | 9.82 | 9.98 | 10.14 |
Courant de puissance maximum (Imp) [A] | 9.30 | 9.50 | 9.69 | 9.88 | 10.08 |
Efficacité du module [%] | 17.6 | 18.3 | 18.9 | 19.5 | 19.8 |
Tolérance de puissance | 0~+5W | ||||
Coefficient de température de Isc(α_Isc) | 0.06%/℃ | ||||
Coefficient de température de Voc(β_Voc) | -0.28%/℃ | ||||
Coefficient de température de Pmax(γ_Pmp) | -0.36%/℃ | ||||
STC | Irradiance 1000W/m², température de cellule 25℃, AM1.5G | ||||
【Données électriques au NOCT】
Puissance maximale nominale (Pmax) [W] | 216 | 224 | 232 | 240 | 248 |
Tension en circuit ouvert (Voc) [V] | 35.5 | 35.7 | 35.9 | 36.1 | 36.3 |
Tension d'alimentation maximale (Vmp) [V] | 28.5 | 28.9 | 29.3 | 29.7 | 30.3 |
Courant de court-circuit (Isc) [A] | 7.65 | 7.85 | 8.04 | 8.22 | 8.41 |
Courant de puissance maximum (Imp) [A] | 7.58 | 7.76 | 7.93 | 8.09 | 8.27 |
STC | Irradiance 800W/m², température ambiante 20℃, vitesse du vent 1m/s | ||||
Courbes courant-tension】
【Données mécaniques】
Dimensions (LxlxH) | 1660mmx990mmx1.4mm |
Poids | 4,0 kg |
Matériau du dos | Fond de panier (blanc, transparent, noir) |
Cellule (quantité / matière / type / dimensions) | 60 (10x6) / PERC monocristallin / 6 pouces |
Encapsulant (matériau) | EVA |
Cadre | Rien |
Boîte de jonction (degré de protection) | IP68 |
Câble (longueur / section transversale) | Personnalisé par le client/4mm2 |
Connecteur | Compatible MC4 |
Certification】
【Des conditions de fonctionnement】
Max. tension du système | DC 1000V (CEI) |
Max. valeur nominale des fusibles en série | 15A |
Plage de température de fonctionnement | -40℃～+85℃ |
Rayon de courbure | ≥ 0.20m |
