Modules solaires demi-coupés
Face avant face arrière
Les cellules font la moitié de la taille des cellules utilisées dans les panneaux solaires ordinaires à 60 ou 72 cellules. La nouvelle conception réduit les pertes internes, ce qui améliore les performances en termes de rendement énergétique, en particulier en période d'irradiance élevée.
Les modules demi-cellules est une nouvelle technique de fabrication de modules solaires qui a gagné en popularité ces dernières années. Ces modules utilisent des cellules mono ou poly. Cependant, la façon dont ils sont assemblés dans un module a été modifiée pour offrir plus d'efficacité à partir d'un module.
Couper les cellules solaires
Dans un module solaire photovoltaïque standard, plusieurs cellules solaires sont assemblées pour créer un module solaire de watt prédéfini. Dans le module solaire à moitié coupé, les mêmes cellules sont coupées au milieu et placées ensemble pour créer le module selon le watt défini. Les cellules sont découpées à l'aide de la technologie laser. Ce processus permet de réduire les pertes qui se produisent lors de la circulation du courant d'une cellule à une autre au sein d'un module. Couper une cellule en deux réduit la perte de résistance sur toute la chaîne interconnectée de cellules solaires d'un module, augmentant ainsi l'efficacité. Selon les tendances actuelles de l'industrie, il a été rapporté que les modules de cellules solaires à demi-coupure augmentent la puissance de sortie de 5 à 8 W par module, en fonction de la conception et du type de cellule.
La raison de cette efficacité améliorée est une science et une arithmétique complexes. La découpe d'une cellule en deux parties réduit la capacité de courant interne de moitié, ce qui réduit en conséquence la perte de puissance. Cependant, la perte de puissance est proportionnelle au carré du courant. La perte de puissance dans une demi-cellule est donc réduite d'un facteur quatre. En réduisant la perte de puissance, le facteur de remplissage est augmenté, ce qui améliore la capacité de la cellule à produire plus de courant à partir de la lumière existante. (Source: REC)
La formule qui détermine cela est=PLOSS=R.I2 où R est la résistance et I est le courant.
Boîte de jonction divisée pour module solaire demi-coupe
Boîte de jonction divisée
L'un des facteurs de différenciation des modules de cellules solaires à moitié coupée est la boîte de jonction «double» ou divisée. Dans ce type de configuration de boîte de jonction, la fonction de la boîte de jonction de panneau solaire standard est divisée en trois boîtes différentes, avec une chaîne interne et une diode de dérivation dans chacune.
Une boîte de jonction divisée conduit à une métallisation moindre qu'un panneau standard par rapport aux panneaux poly ou mono et crée une moindre résistance interne qui économise de l'espace. L'espace économisé grâce à cette configuration permet de créer plus d'espace entre les cellules, augmentant ainsi la réflexion interne de la lumière de la feuille arrière vers la surface de la cellule, ce qui augmente l'efficacité du panneau.
Avantages des modules de cellules solaires à moitié coupés

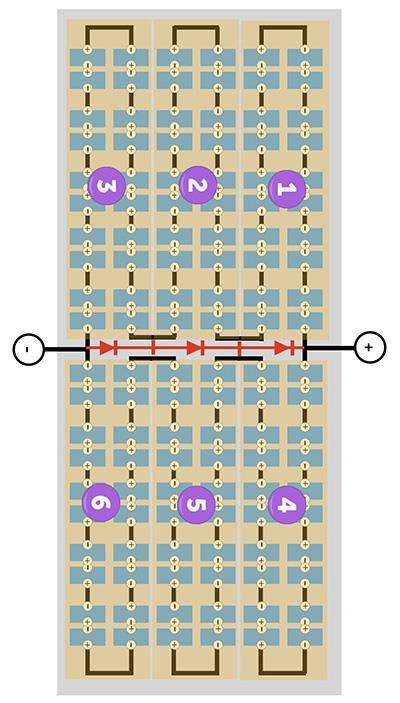

Câblage du panneau solaire sur pied Câblage de la cellule solaire à moitié coupée
Puissance de sortie plus élevée - L'efficacité accrue des cellules solaires à moitié coupées produit une puissance de sortie supérieure à celle d'un module solaire traditionnel. Cela a à son tour augmenté l'efficacité globale de l'ensemble du système d'énergie solaire - qu'il s'agisse de blocs d'alimentation solaire, de centrales solaires sur les toits et de centrales solaires terrestres.
Moins d'espace requis. Avec l'augmentation de la puissance de sortie par module, le nombre de modules requis pour générer la puissance requise dans une centrale solaire terrestre et sur le toit diminue, ce qui contribue à réduire l'espace requis pour l'installation
Coûts d'investissement moindres. Pour les usines de services publics à grande échelle, des exigences d'espace moindre peuvent aider à réduire les terres nécessaires à l'installation de centrales solaires photovoltaïques. Cela peut à son tour aider à réduire les coûts d'investissement pour les développeurs d'énergie solaire, car la terre est un coût d'entrée coûteux impliqué dans la mise en place de centrales solaires à grande échelle.
Rendements plus élevés - Une production plus élevée signifie plus d'unités à vendre. Pour les développeurs d'énergie solaire qui vendent de l'électricité à des services publics publics ou à des clients privés dans le cadre d'accords d'achat d'électricité à long terme, une production d'énergie élevée se traduit par des rendements plus élevés pour leur capital investi.
Taille du marché et croissance future
Selon une étude de l'International Technology Roadmap for Photovoltaic (ITRPV), un organisme de l'industrie qui suit les développements et les tendances dans le domaine du silicium cristallin à l'échelle mondiale, la taille du marché des modules solaires à moitié coupés devrait augmenter considérablement dans les années à venir, contre seulement 2 % en 2016. Compte tenu de son potentiel de marché important à l'avenir, de nombreux fabricants de modules solaires de premier plan dans le monde ont commencé le processus de renforcement des capacités de fabrication de modules de cellules solaires à moitié coupés. De nombreux fabricants mondiaux de modules solaires ont déjà lancé leurs modules de cellules solaires à moitié coupés sur le marché. L'évolution de cette technologie est actuellement l'une des tendances technologiques les plus suivies dans l'industrie des modules solaires et pourrait changer la donne dans les années à venir.
