Introduction
Alors que les centres de données modernes, les installations commerciales et les sites industriels deviennent de plus en plus dépendants de l’alimentation électrique, les interruptions ou l’instabilité du courant peuvent avoir des effets désastreux sur les systèmes. Pour garantir une alimentation continue, en particulier dans les charges critiques, le système de transfert statique (STS) est devenu un dispositif de protection de l'alimentation essentiel. Un STS est un système très efficace conçu pour commuter de manière transparente les sources d'alimentation en cas de panne, garantissant ainsi la stabilité et la continuité de la charge.
Qu'est-ce qu'un système de transfert statique (STS) ?
Un système de transfert statique (STS) est un dispositif qui permet une commutation transparente entre deux ou plusieurs sources d'alimentation. Sa fonction principale est de transférer automatiquement la charge de la source d'alimentation principale vers la source d'alimentation de secours lorsque la source principale tombe en panne ou devient instable, garantissant ainsi que la charge reste ininterrompue.
Contrairement aux dispositifs de commutation mécaniques traditionnels, le STS est basé sur des composants électroniques-à semi-conducteurs, ce qui permet une commutation beaucoup plus rapide et fiable. Il est couramment utilisé dans les environnements qui nécessitent une fiabilité et une disponibilité élevées, tels que les centres de données, les hôpitaux et les institutions financières.
Comment fonctionne un système de transfert statique ?
Le STS fonctionne sur la base deinterrupteurs statiqueset unsystème de contrôle automatique. Sa fonction principale est de surveiller en permanence l'état des sources d'alimentation principale et de secours et de passer automatiquement à l'alimentation de secours en cas de panne de la source principale. Voici comment cela fonctionne :
- Surveillance de l'alimentation: Le système surveille en permanence l’alimentation principale, en suivant les paramètres tels que la tension, la fréquence et la forme d’onde.
- Détection des défauts: Lorsqu'un défaut ou une instabilité est détecté dans la source d'alimentation principale, le STS active le mécanisme de commutation automatique.
- Commutation instantanée: Le STS passe à la source d'alimentation de secours presque instantanément, généralement en quelques millisecondes, garantissant ainsi l'absence d'interruption de la charge.
- Récupération de puissance: Une fois la source d’alimentation principale rétablie à la normale, le STS y reviendra automatiquement.
Principaux avantages des systèmes de transfert statique
- Commutation transparente: Grâce à l'utilisation de commutateurs statiques, STS peut effectuer une commutation de source en quelques millisecondes, sans interrompre l'alimentation de la charge. Ceci est essentiel dans les environnements qui nécessitent une fiabilité de puissance élevée.
- Fiabilité améliorée du système: Le STS fournit des sources d'alimentation redondantes, garantissant qu'en cas de panne de la source principale, la source de secours peut rapidement prendre le relais, évitant ainsi les interruptions de courant ou les temps d'arrêt du système.
- Efficacité spatiale: Comparé à l'appareillage mécanique traditionnel, le STS présente une conception de commutation électronique compacte, économisant de l'espace et rendant le système électrique plus efficace.
- Aucune intervention manuelle: Une fois configuré et installé, le STS gère automatiquement la commutation de source d'alimentation sans intervention humaine, réduisant ainsi le risque d'erreurs et les coûts de maintenance.
- Impact réduit des fluctuations de puissance: En stabilisant l'alimentation électrique, STS réduit l'impact des fluctuations de puissance (telles que les variations de tension et de fréquence) sur les équipements, prolongeant ainsi la durée de vie des appareils.
Applications des systèmes de transfert statique
Les systèmes de transfert statique sont largement utilisés dans de nombreux domaines, en particulier dans les environnements où la fiabilité de l'alimentation électrique est une priorité absolue. Voici quelques cas d’utilisation typiques :
- Système photovoltaïque :1.Réseau-connecté/hors service-commutation de mode réseau
Lorsqu'un système photovoltaïque fonctionne en mode « réseau-connecté avec stockage d'énergie », si le réseau subit soudainement une panne de courant, le STS fait immédiatement passer l'alimentation de la charge de « réseau + PV » à « batterie de stockage d'énergie ». Cela garantit aucune interruption pour les charges domestiques ou industrielles/commerciales (telles que les réfrigérateurs et les serveurs).
2. Commutation de redondance d'alimentation principale/de secours
Certains-projets photovoltaïques à grande échelle sont équipés de deux sources d'énergie (par exemple, "PV + énergie électrique" ou "PV + générateur diesel"). Le STS peut servir de commutateur de transfert pour les sources d'alimentation principale et de secours. Lorsque la source d'alimentation principale (par exemple, PV) a une puissance insuffisante ou des dysfonctionnements, elle passe automatiquement à la source d'alimentation de secours (par exemple, alimentation secteur) pour garantir une alimentation électrique stable.
3. Protection indépendante pour les charges critiques
Pour les équipements critiques des systèmes photovoltaïques (tels que les systèmes de surveillance et les unités de contrôle de l'onduleur), le STS peut être spécifiquement configuré avec deux sources d'alimentation (par exemple, « circuit photovoltaïque principal + alimentation CC de secours »). Cela empêche l'arrêt des équipements critiques en raison de pannes du circuit principal, qui pourraient autrement affecter le fonctionnement de l'ensemble du système.
- Centres de données: Les centres de données dépendent fortement d'une alimentation électrique ininterrompue, et toute interruption de courant pourrait entraîner des pannes de serveur, une perte de données ou une interruption de service. STS garantit que l'alimentation électrique reste stable dans toutes les conditions.

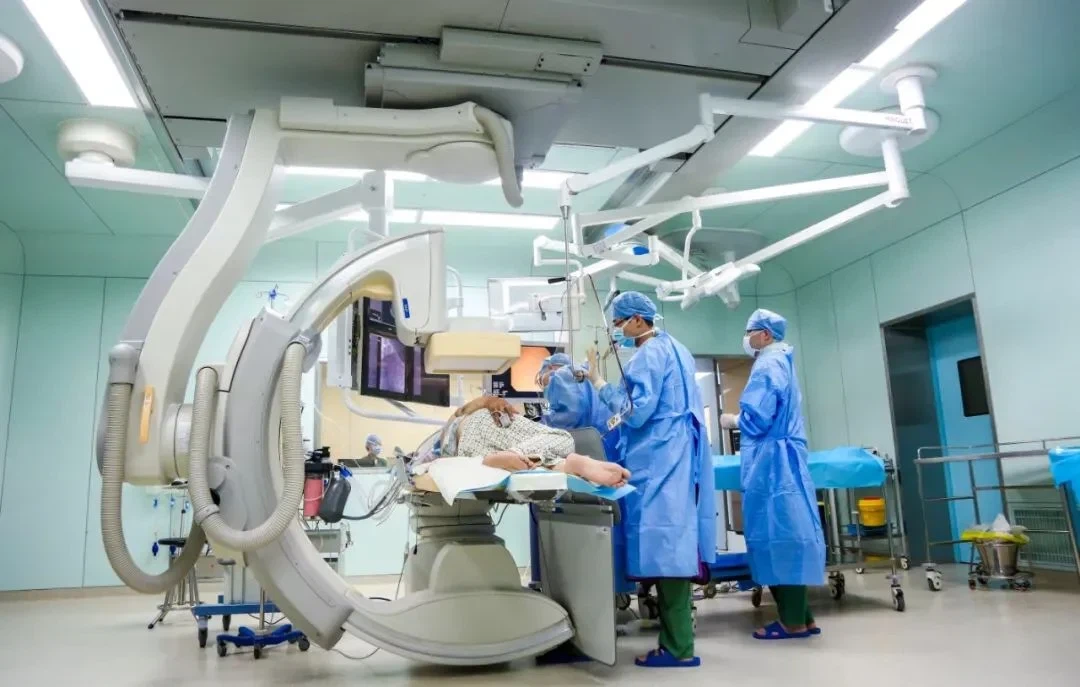

- Hôpitaux et établissements médicaux: Les équipements médicaux tels que les appareils de survie, les salles d'opération et autres machines critiques dépendent d'une alimentation électrique fiable. STS garantit que ces appareils disposent toujours d'une source d'alimentation stable, évitant ainsi les conséquences potentiellement catastrophiques d'une panne de courant.
- Systèmes d'automatisation industrielle: Certaines lignes de production industrielles et systèmes automatisés dépendent d'une alimentation continue. Toute panne de courant peut interrompre la production, ce qui a un impact sur l'efficacité et la qualité des produits. STS garantit un fonctionnement ininterrompu dans de tels environnements critiques.
Avantages d'application dans le système photovoltaïque
Comparé aux interrupteurs mécaniques traditionnels (par exemple, contacteurs), leSTSprésente des avantages plus importants dans les applications du système photovoltaïque :
- Vitesse de commutation rapide : le temps de commutation est généralement de l'ordre de la milliseconde (<50ms), much faster than the second-level response of mechanical switches. This prevents sensitive loads (such as computers and precision instruments) from restarting due to power outages.
- Pas d'impact d'arc : il utilise des dispositifs électroniques de puissance (par exemple, des IGBT) pour réaliser la commutation, sans contacts mécaniques ni génération d'arc. Cela le rend adapté aux scénarios de commutation à haute fréquence-dans les systèmes photovoltaïques et prolonge la durée de vie des équipements.
- Contrôle intelligent automatique : il peut être lié aux onduleurs photovoltaïques et au stockage d'énergie BMS (Battery Management System). Il déclenche automatiquement la commutation en fonction de l'état du réseau et de la production photovoltaïque, ne nécessitant aucune intervention manuelle.
Conclusion
Le système de transfert statique (STS) joue un rôle crucial en fournissant une alimentation électrique ininterrompue et hautement fiable pour les applications critiques. Ses capacités de commutation efficaces, rapides et fiables garantissent que les coupures de courant n'affectent pas les équipements essentiels, ce qui le rend indispensable dans les centres de données, les hôpitaux, les institutions financières et les systèmes industriels. Grâce aux progrès technologiques continus, les systèmes STS deviennent plus intelligents et efficaces, offrant des solutions complètes de protection de l'alimentation pour divers besoins.
Mots-clés
Système de transfert statique (STS), système de contrôle automatique, commutation de sources d'alimentation, commutation automatique, alimentation sans interruption (UPS)
