Efficacité maximale pour une puissance d'énergie plus élevée
Réalise jusqu'à99,0% d'efficacité maximaleet98,8% d'efficacité pondérée européennePour des performances supérieures dans des environnements réels.
Soutien>Ratio 150% DC / AC, ce qui le rend idéal pourtableaux solaires surdimensionnésetmodules bifaciaux haute puissance (550W +).
Intégré à12 MPPTSet une densité de suivi élevée (48 MPPT / MW) pour minimiser les pertes de décalage et maximiser la récolte d'énergie.
La conception thermique avancée garantitOpération pleine puissance à 50 degrés, offrant des performances à long terme cohérentes.
Surveillance intelligente et maintenance facile
IntégréSurveillance au niveau de la chaîneetscanne de courbe SMART IVPour les informations sur les performances en temps réel.
SoutienMises à niveau et configuration à distance du micrologicielvia RS485 ou PLC en option (communication de ligne électrique).
Affichage LCD convivial et accès à distance via l'application mobile ou le portail Web.
ComprendFonctionnalité SVG nocturneetRécupération de PID intégréepour améliorer la santé et le rendement du système.
Conception durable et sûre
IP66Enceinte pour un fonctionnement fiable par temps sévère et aux conditions environnementales.
Suite complète de protections, notamment: polarité inverse DC, court-circuit, surintensité, SPD de type II (DC / AC), anti-îlot, etc.
Architecture sans fusiblespour une maintenance réduite et une sécurité améliorée.
Compact et léger:113 kg, dimensions1125 × 770 × 384 mm, sans transformateur pour une installation efficace.
Conformité du code de la grille et flexibilité globale
Entièrement conforme aux normes mondiales:VDE-AR-N-4130, EN50549, VDE4110, IEC61727, AS4777.2, et plus.
Prend en charge les exigences dynamiques de la grille:L / HVRT, contrôle de la puissance réactive, etTaux de rampe réglablePour une stabilité améliorée de la grille.
Optimisé pour l'intégration dansinfrastructures solaires à l'échelle des services publics et à haute tension.

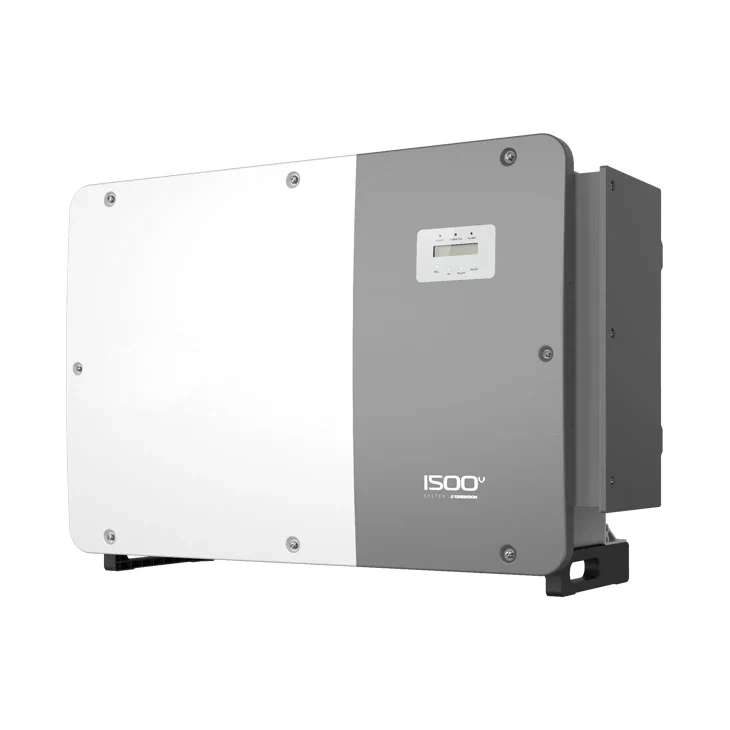

Pourquoi choisir l'onduleur DS 250KW?
Conçu poursystèmes photovoltaïques à grande échelleetRooftops commerciaux
DélivreEfficacité énergétique élevée, diagnostic intelligent et conformité au réseau
Prêt à l'avenir etCompatible avec les technologies modernes de modules solaires
Solution de confiance pour réduireBOS Coûtset maximisationROI système
Données techniques
| Module | Modèle 250k | Modèle 255k |
| Entrée (DC) | ||
| Max. tension d'entrée | 1500 V | |
| Tension nominale | 1080 V | |
| Tension de démarrage | 500 V | |
| Gamme de tension MPPT | 480 - 1500 V | |
| Max. courant d'entrée | 12 × 30 A | |
| Max. courant de court-circuit | 12 × 50 A | |
| Numéro MPPT / MAX. chaînes d'entrée | 12/24 | |
| Sortie (AC) | ||
| Puissance de sortie | 250 KVA @ 30 degré / 235 KVA @ 40 degré / 220 kVa @ 50 degrés | 255 KVA @ 30 degré / 235 KVA @ 40 degré / 220 kVa @ 50 degrés |
| Tension de grille nominale | 3 / PE, 800 V | |
| Gamme de tension de grille | 640 - 920 V | |
| Fréquence de grille nominale | 50 Hz / 60 Hz | |
| Max. courant de sortie | 180.4 A | 184.0 A |
| Facteur de puissance | >0,99 (0,8 leader - 0.8 en retard) | >0,99 (0,8 leader - 0.8 en retard) |
| Thdi | < 3% | < 3% |
| Efficacité | ||
| Max. efficacité | 99.00% | |
| Efficacité de l'UE | 98.80% | |
| Protection | ||
| Protection de polarité inverse en courant continu | Oui | |
| Protection de court-circuit | Oui | Oui |
| Sortie sur la protection du courant | Oui | Oui |
| Protection contre les surtensions | DC TYPE II / AC TYPE II | DC TYPE II / AC TYPE II |
| Surveillance de la grille | Oui | Oui |
| Protection anti-îlot | Oui | Oui |
| Protection contre la température | Oui | Oui |
| Surveillance des chaînes | Oui | Oui |
| Analyse de la courbe I / V | Oui | Oui |
| Fonction SVS nocturne | Oui | Oui |
| Récupération de PID intégrée | Oui | Oui |
| Commutateur CC intégré | Oui | Oui |
| Données générales | ||
| Dimensions (W × H × D) | 1125 × 770 × 384 mm | |
| Poids | 113 kg | |
| Topologie | Sans transformateur | |
| Consommation d'auto-conscience (nuit) | < 2 W | |
| Température ambiante de fonctionnement | -30 ~ +60 degré | |
| Humidité relative | 0 ~ 100% | |
| Protection entrant | Ip66 | |
| Concept de refroidissement | Refroidissement intelligent | |
| Max. Opération Altitude | 4000 m | |
| Standard de connexion de la grille | EN50549, G99, AS47772, VDE0126, IEC61727, VDE4110, CEA 2019 | EN50549, G99, AS47772, VDE0126, IEC61727, VDE4110, CEA 2019 |
| Standard de sécurité / EMC | IEC / EN 62109-1 / -2, IEC / EN 61000-6-2 / -4 | IEC / EN 62109-1 / -2, IEC / EN 61000-6-2 / -4 |
| Caractéristiques | ||
| Connexion CC | Connecteur MC4 | |
| Connexion CA | OT Terminal (Max . 300 mm²) | |
| Afficher | LCD | |
| Communication | RS485, facultatif: plc | |
