•Introduction du produit
Cellule	Cellule solaire CIGS de cuivre Indium Gallium Diselenide
Substrat de cellule solaire	Polymère ou verre ou papier d’aluminium métallique
Puissance maximale nominale(Pmax)	140w
Junction Box	IP68
Tension maximale du système	1000VDC(IEC)
Température de fonctionnement	-40°C ~ +85°C
Dimensions	2583mm×348mm×17mm
Poids	2,1 kg

•Description du produit

Le photovoltaïque à couche mince, en particulier CIGS, est une technologie clé pour être l’une des technologies futures du photovoltaïque et a un grand potentiel pour d’autres développements technologiques. CIGS modules à couche mince ont attiré de plus en plus d’attention dans l’industrie solaire.

CIGS module solaire peut être largement utilisé sur la centrale solaire hors réseau, réseau tie centrale solaire, électronique portable et d’autres applications personnalisées.

Le module solaire CIGS sur différents substrats peut être présenté comme :

Meilleur rapport puissance/poids (50 - 250 watts/kg)

Plus d’applications par rapport au PV à base rigide

Permet une fabrication facile roll-to-roll

Utilisation plus efficace de l’équipement et de l’espace de fabrication

Le substrat plastique ne se fissure pas ou ne se brise pas lors de l’impact

Personnalisable (avec intégration monolithique)

Construction électrique et mécanique simplifiée

Formes cellulaires personnalisées facilement intégrées dans le processus de fabrication

Sortie significative dans une petite zone

Des tensions plus élevées économiquement atteintes dans les zones plus petites

Les modules solaires CIGS varient de 90 à 300 Watts DC, et pourraient rendre votre installation pv plus rapide, plus facile et moins coûteuse pour votre utilisation commerciale et industrielle.

1 CARACTÉRISTIQUES CLÉS

● Esthétique attrayante

● Efficacité élevée jusqu’à 18,5 %

● Flexible et pliable

● Poids léger et portable

● Imperméable à l’eau

● Facile d’installation sur de nombreux surfaes

● Fiable et durable

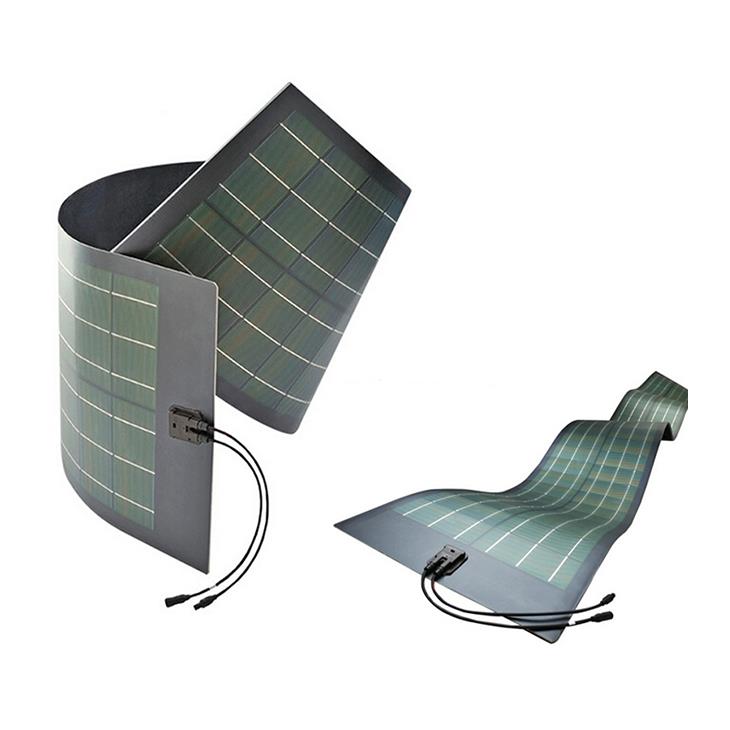

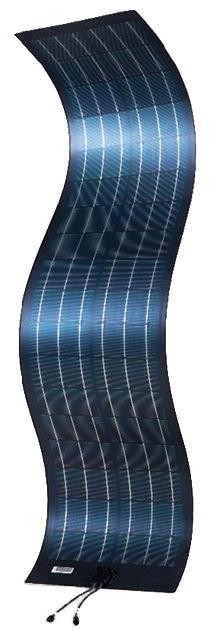

CIGS solar module 2

2 DIAGRAMMES MÉCANIQUES

CIGS solar module dimension 750

3 PARAMÈTRES ÉLECTRIQUES chez STC

Puissance maximale nominale(Pmax) [W]	110	115	120	125	130	135	140
Voltage en circuit ouvert(Voc) [V]	36.33	37.2	37.81	38.65	39.44	40.13	40.92
Tension de puissance maximale(Vmp) [V]	28.41	29.32	30.34	31.26	32.12	33.06	33.92
Court-circuit Actuel(Isc) [A]	4.67	4.62	4.59	4.54	4.51	4.46	4.52
Courant de puissance maximale(Imp) [A]	3.91	3.93	3.98	4.03	4.07	4.13	4.15
Efficacité du module [%]	14.40%	15.00%	15.70%	16.40%	17.00%	17.70%	18.30%
Tolérance au pouvoir	0~+5W
Coefficient de température de l’Isc(α_Isc)	0,008%/°C
Coefficient de température de Voc(β_Voc)	-0,281%/°C
Coefficient de température de Pmax(γ_Pmp)	-0.379%/°C
STC	Irradiance 1000W/m², température cellulaire 25°C, AM1.5G
