Description

Paramètres techniques

【Présentation du produit】

cellule	mono
Non. de cellules	144(6×24)
Puissance maximale nominale (Pmax)	550 W
Efficacité maximale	21.3%
Boîte de jonction	IP68
Tension maximale du système	1000V/1500V DC
Température de fonctionnement	-40°C~+85°C

【Description du produit】

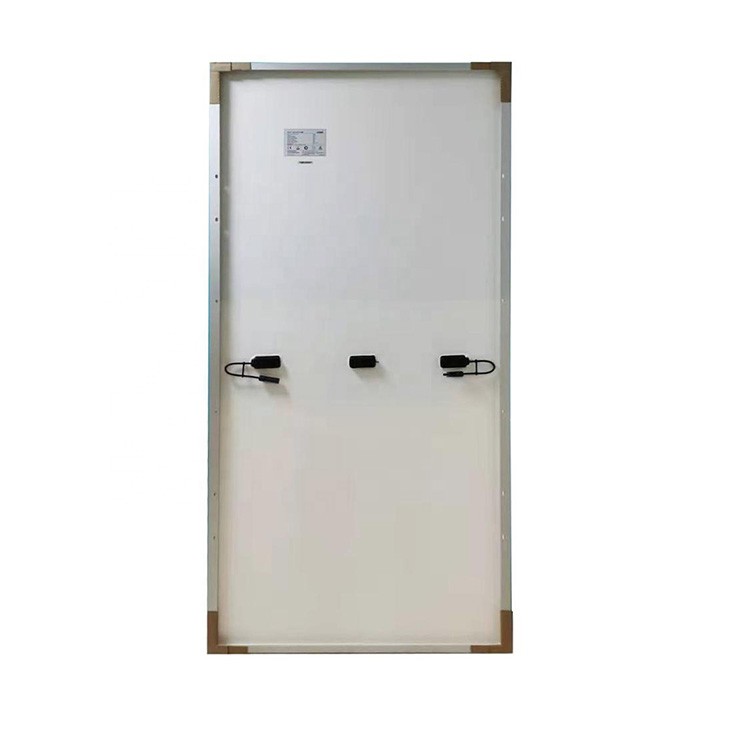

Panneau solaire haute puissance de 550 W Fabriqué à partir de cellules solaires PERC 11BB, cette série de modules haute performance fournit la solution la plus rentable pour réduire le LCOE de tous les systèmes photovoltaïques, grands ou petits. La technologie à moitié coupée sont littéralement des cellules solaires normales qui ont été coupées en deux.

【Principales caractéristiques】

【Dimension du module PV】

Dimension of 550W half-cell PERC solar module

【Données électriques chez STC】

Puissance maximale nominale (Pmax) [W]	525	530	535	540	545
Tension en circuit ouvert (Voc) [V]	49.15	49.3	49.45	49.6	49.75
Tension de puissance maximale (Vmp) [V]	41.15	41.31	41.47	41.64	41.8
Courant court-circuit (Isc) [A]	13.65	13.72	13.79	13.86	13.93
Courant de puissance maximale(Imp) [A]	12.76	12.83	12.9	12.97	13.04
Efficacité du module [%]	20.3	20.5	20.7	20.9	21.1
Tolérance de puissance	0~+5W
Coefficient de température de Isc(α_Isc)	0.046%/°C
Coefficient de température de Voc(β_Voc)	-0.277%/°C
Coefficient de température de Pmax(γ_Pmp)	-0.351%/°C
DCP	Irradiance 1000W/m², température cellulaire 25°C, AM1.5G

【Données électriques au NOCT et conditions de fonctionnement】

PARAMÈTRES ÉLECTRIQUES AU NOCT
type	525	530	535	540	545
Puissance maximale nominale (Pmax) [W]	397	401	405	408	412
Tension en circuit ouvert (Voc) [V]	46.05	46.18	46.31	46.43	46.55
Tension de puissance maximale (Vmp) [V]	38.36	38.57	38.78	38.99	39.2
Courant court-circuit (Isc) [A]	10.97	11.01	11.05	11.09	11.13
Courant de puissance maximale (Imp) [A]	10.35	10.39	10.43	10.47	10.51
NOCT	Irradiance 800W/m², température ambiante 20°C,vitesse du vent 1m/s, AM1.5G

CONDITIONS D’EXPLOITATION
Tension maximale du système	1000V/1500V DC(IEC)
Température de fonctionnement	-40°C~+85°C
Fusible série maximum	25A
Charge statique maximale, avant	5400Pa
Charge statique maximale,Retour	2400Pa
NOCT	45±2°C
Classe d’application	Classe A

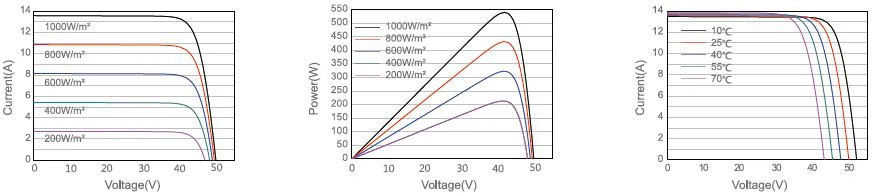

【Courbes courant-tension】

IV curves of 550W half-cell PERC solar module

【Données mécaniques】

Spécifications
cellule	mono
poids	28,6 kg±3 %
taille	2279±2mm×1134±2mm×35±1mm
Taille de la section transversale du câble	4 mm²
Non. de cellules	144(6x24)
Boîte de jonction	IP68, 3 diodes
connecteur	QC 4.10 (1000V) / QC 4.10-35(1500V)
Longueur du câble (y compris le connecteur)	1300mm(+)/1300mm(-)
Configuration de l’empaquetage	31 Pcs / Palette, 620 Pcs / 40ft Conteneur

【Certification】

【Garantie】
