【Présentation du produit】
Cellule | Mono |
Nombre de cellules | 96（8×12） |
Puissance maximale nominale (Pmax) | 480W |
Efficacité maximale | 18.7% |
Boîte de dérivation | IP68 |
Tension maximale du système | 1000V/1500V CC |
Température de fonctionnement | -40℃～+85℃ |
【Description du produit】

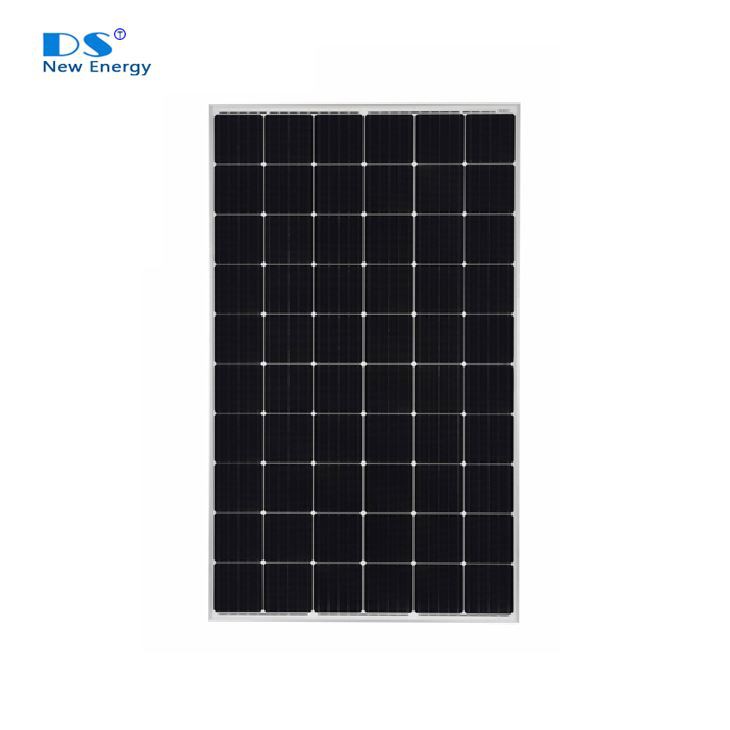

Alimentée par 96 cellules solaires monocristallines PERC à haute efficacité, cette série de modules haute performance fournit la solution la plus rentable pour abaisser le LCOE de tous les systèmes photovoltaïques grands ou petits.
【Principales caractéristiques】
【Dimension du module PV】
【Données électriques chez STC】
Puissance maximale nominale (Pmax) [W] | 440 | 450 | 460 | 470 | 480 |
Tension en circuit ouvert (Voc) [V] | 61.08 | 61.60 | 62.12 | 62.64 | 63.16 |
Tension d'alimentation maximale (Vmp) [V] | 49.64 | 50.15 | 50.70 | 51.24 | 51.76 |
Courant de court-circuit (Isc) [A] | 9.41 | 9.51 | 9.61 | 9.71 | 9.81 |
Courant de puissance maximum (Imp) [A] | 8.87 | 8.98 | 9.08 | 9.18 | 9.28 |
Efficacité du module [%] | 17.2% | 17.6% | 18.0% | 18.3% | 18.7% |
Tolérance de puissance | 0~+5W | ||||
Coefficient de température de Isc(α_Isc) | 0.05%/℃ | ||||
Coefficient de température de Voc(β_Voc) | -0.275%/℃ | ||||
Coefficient de température de Pmax(γ_Pmp) | -0.368%/℃ | ||||
STC | Irradiance 1000W/m², température de cellule 25℃, AM1.5G | ||||
【Données électriques à NOCT et conditions de fonctionnement】
PARAMÈTRES ÉLECTRIQUES AU NOCT | |||||
TAPER | 440 | 450 | 460 | 470 | 480 |
Puissance maximale nominale (Pmax) [W] | 326 | 333 | 341 | 349 | 355 |
Tension en circuit ouvert (Voc) [V] | 60.46 | 60.42 | 60.50 | 60.08 | 60.46 |
Tension de puissance maximale (Vmp) [V] | 49.18 | 49.69 | 50.33 | 50.74 | 51.37 |
Courant de court-circuit (Isc) [A] | 7.54 | 8.11 | 8.18 | 7.78 | 8.35 |
Courant de puissance maximum (Imp) [A] | 6.62 | 6.70 | 6.77 | 6.86 | 6.92 |
NOCT | Irradiance 800W/m², température ambiante 20℃, vitesse du vent 1m/s, AM1.5G | ||||
DES CONDITIONS DE FONCTIONNEMENT | |
Tension maximale du système | 1000V/1500V CC (CEI) |
Température de fonctionnement | -40℃~+85℃ |
Fusible série maximum | 20A |
Charge statique maximale, avant | 5400Pa |
Charge statique maximale, arrière | 2400Pa |
NOCT | 45±2℃ |
Classe d'application | Classe A |
【Données mécaniques】
CARACTÉRISTIQUES | |
Cellule | Mono |
poids | 26kg±3% |
Dimensions | 1956±2mmx1310±2mmx45±1mm |
Taille de section de câble | 4mm2 |
Nombre de cellules | 96(8x12) |
Boîte de dérivation | IP68, 4 diodes |
Connecteur | QC 4.10-35 |
Longueur de câble (y compris le connecteur) | Portrait : 300 mm(+)/400 mm(-) ; Paysage : 1 000 mm(+)/1000 mm(-) |
Configuration de l'emballage | 30 par palette |
Certification】
【Garantie】
