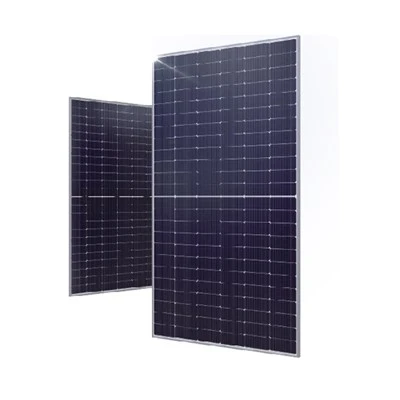

Panneau solaire HJT DSHB 108 500-525 W
Module solaire à double verre bifacial
Technologie DS: plus de puissance, moins de dégradation
µC-SI et Synergie de Gettering - Clestes Clean, Sortie élevée
DSHB108 combine le silicium microcristallin (µC-SI) et les processus de gettering pour minimiser les impuretés, permettant des performances cellulaires plus élevées et une sortie de module plus forte.
Bifacialité à 95% - gain d'énergie arrière plus élevé
La disposition bifaciale naturellement symétrique offre une excellente génération arrière, avec jusqu'à 95% de bifacialité pour une plus grande récolte d'énergie dans des environnements réfléchissants.
Scellant PIB + double verre - durabilité éprouvée
En utilisant la scellage des bords PIB et la construction durable à double verre, ce module passe le niveau de brume de sel IEC 8, offrant une résistance élevée à la corrosion dans les climats côtiers ou humides.
Optimisé pour les projets solaires à l'échelle des services publics
Conçu pour offrir de solides rendements dans les services publics et les installations à grande échelle, le DSHB108 prend en charge:
Coût de l'équilibre du système (BOS) plus faible
Coût d'énergie nivelé minimisée (LCOE)
Sortie plus élevée, durée de vie plus longue, meilleur retour sur investissement
Certification
IEC61215, IEC61730
ISO9001: Système de gestion de la qualité 2015
ISO14001: Système de gestion de l'environnement 2015
ISO45001: Santé et sécurité au travail 2018
IEC62941: 2019 MODULES TERRESTRIAL (PV)
Système de fabrication de modules PV
ASSURANCE QUALITÉ
Paramètres mécaniques
|
Cellule (mm) |
182 * 105 Mono |
| Dimensions (l * m * h) (mm) | 1960*1134*30 |
| Poids (kg) | 27.4 |
| Taille de section transversale du câble (M㎡) | 4 |
| Nombre de cellules et de connexions | 108(6*18) |
| Nombre de diodes | 3 |
QUALIFICATION
| Max. Tension du système (V DC) | DC1500V (IEC) |
| Plage de cyclisme de température (degré) | -40~+85 |
| Max. Évaluation des fusibles de la série (A) | 20 |
| Max. Courant inversé (a) | 20 |
| Max. Charge de vent / max. Charge de neige (PA) | 2400 / 5400 |
| Rythme de point chaud | 100% gratuit |
| Type de connecteur | MC4 compatible |
| Incendie | Classe II |
| Note de jonction et grade de protection des connecteurs | IP68 |
| Tolérance de pmax | 0~+3% |
Paramètres électriques
| DSHM108-500 | DSHM108-505 | DSHM108-510 | DSHM108-515 | DSHM108-520 | DSHB108-525 | ||
|---|---|---|---|---|---|---|---|
|
CST AM1,5, 1000W / ㎡ Température cellulaire 25 degrés |
Max. Puissance à STC (PMPP / W) | 500 | 505 | 510 | 515 | 520 | 525 |
| Max. Tension d'alimentation (VMP / V) | 34.16 | 34.27 | 34.38 | 34.49 | 34.60 | 34.71 | |
| Max. Courant de puissance (Imp / A) | 14.64 | 14.74 | 14.84 | 14.94 | 15.04 | 15.14 | |
| Tension de circuit ouvert (COV / V) | 40.76 | 40.87 | 40.98 | 41.09 | 41.20 | 41.31 | |
| Courant de court-circuit (ISC / A) | 15.48 | 15.59 | 15.70 | 15.81 | 15.92 | 16.03 | |
| Efficacité du module (%) |
22.5 |
22.7 | 22.9 | 23.2 | 23.4 | 23.6 | |
|
Noct AM1,5, 800W / ㎡, Température ambiante 20 degrés, Vitesse de vent de 1 m / s |
Max. Puissance au NOCT (PMPP / W) | 381 | 385 | 389 | 393 |
397 |
400 |
| Max. Tension d'alimentation (VMP / V) | 32.63 | 32.73 | 32.83 | 32.93 | 33.03 | 33.13 | |
| Max. Courant de puissance (Imp / A) | 11.70 | 11.78 | 11.86 | 11.94 | 12.02 | 12.10 | |
| Tension de circuit ouvert (COV / V) | 38.90 | 39.01 | 39.11 | 39.22 | 39.32 | 39.43 | |
| Courant de court-circuit (ISC / A) | 12.37 | 12.46 | 12.55 | 12.64 | 12.72 | 12.81 | |
Configuration d'emballage
| Conteneur (cube élevé) | |
|---|---|
| Modules par palette | 36 |
| Palettes par conteneur | 24 |
| Modules par conteneur | 864 |
Coefficients de température
| Tension de coefficient de température (COV) | -0,22% / degré |
| Courant du coefficient de température (ISC) | 0,04% / degré |
| Power coefficient de température (PM) | -0,24% / degré |
Courbe IV
