Source : Fraunhofer ISE

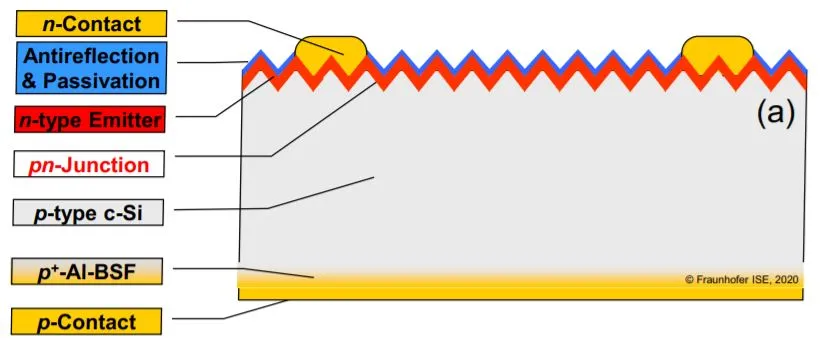

1 cellule solaire au silicium avec Al-BSF
Le champ de surface arrière en aluminium (Al-BSF) en alliant le contact arrière dans la base résultant en une structure n+pp+ a permis une recombinaison réduite à l'arrière.
2 Cellule solaire au silicium avec PERC
La substitution de la cellule Al-BSF entièrement contactée par la structure cellulaire de l'émetteur passivé et de la cellule arrière (PERC) avec des contacts arrière locaux améliore les propriétés électriques et optiques.
3 Cellule solaire au silicium en vedette avec TOPCon
Le contact tunnel oxyde de passivation (TOPCon) consiste à ajouter une fine couche de dioxyde de silicium tunnel (environ 1,5 nm) et une couche de polysilicium dopé entre le substrat de silicium et le contact métallique arrière. Dans le cas d'un substrat de type n, une couche de polysilicium dopé au phosphore est utilisée comme structure de contact arrière.
4 Cellule solaire au silicium en vedette avec SHJ
Les cellules solaires à hétérojonction au silicium (SHJ) utilisent des contacts de passivation basés sur un empilement de couches de silicium amorphe intrinsèque et dopé.
5 Cellule solaire au silicium en vedette avec IBC
Les cellules solaires à contact arrière interdigité (IBC) avec dopage et contacts des deux polarités sur un côté nécessitent un dopage interdigité (ou rayé) sur la surface arrière et n'ont des contacts qu'à l'arrière.
