Description

Paramètres techniques

【Présentation du produit】

cellule	mono
Non. de cellules	144(6×24)
Puissance maximale nominale (Pmax)	410 W
Efficacité maximale	20.4%
Boîte de jonction	IP68
Tension maximale du système	1000V/1500V DC
Température de fonctionnement	-40°C~+85°C

【Description du produit】

La technologie à moitié coupée sont littéralement des cellules solaires normales qui ont été coupées en deux. Au lieu d’avoir 60 cellules solaires, comme le font la plupart des panneaux mis sur les toits, ils en ont 144 de demi-taille. Il en résulte une résistance électrique plus faible qui améliore l’efficacité. Un avantage supplémentaire est que les panneaux à moitié coupés résistent mieux aux effets de l’ombre que les panneaux solaires standard. Ce n’est pas directement dû à la coupe des cellules en deux, mais à la façon dont elles sont câblées ensemble.

Ce panneau solaire familial utilisé par la technologie demi-cellule (demi-coupe) est encapsulé avec 144 demi-cellules et une disposition 6x24. Avec une puissance allant jusqu’à 410W, ce panneau solaire familial aide à réduire le coût bos.

【Principales caractéristiques】

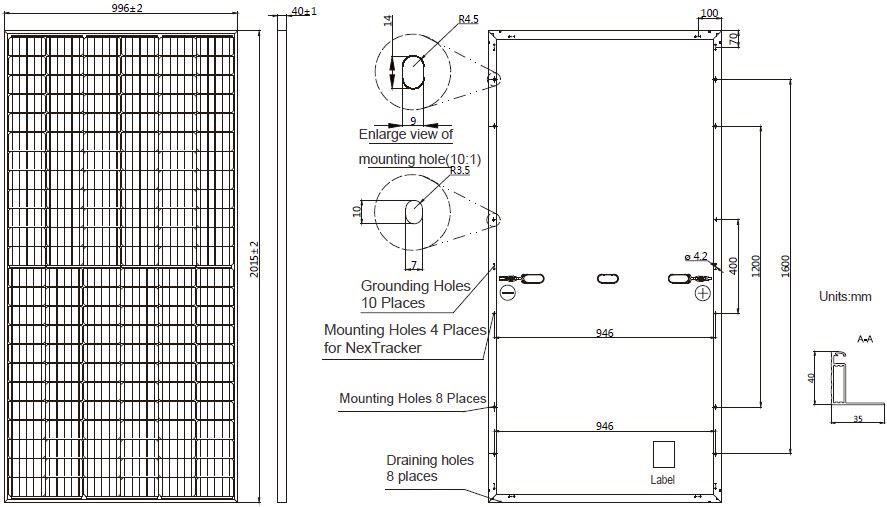

【Dimension du module PV】

Dimension of 410W half-cell PERC solar module

【Données électriques chez STC】

Puissance maximale nominale (Pmax) [W]	390	395	400	405	410
Tension en circuit ouvert (Voc) [V]	48.91	49.21	49.50	49.81	50.12
Tension de puissance maximale (Vmp) [V]	40.55	40.85	41.17	41.46	41.76
Courant court-circuit (Isc) [A]	10.16	10.21	10.26	10.32	10.37
Courant de puissance maximale(Imp) [A]	9.62	9.67	9.72	9.77	9.82
Efficacité du module [%]	19.4	19.7	19.9	20.2	20.4
Tolérance de puissance	0~+5W
Coefficient de température de Isc(α_Isc)	0,05 %/°C
Coefficient de température de Voc(β_Voc)	-0,288 %/°C
Coefficient de température de Pmax(γ_Pmp)	-0,349 %/°C
DCP	Irradiance 1000W/m², température cellulaire 25°C, AM1.5G

【Données électriques au NOCT et conditions de fonctionnement】

PARAMÈTRES ÉLECTRIQUES AU NOCT
type	390	395	400	405	410
Puissance maximale nominale (Pmax) [W]	289	292	296	300	303
Tension en circuit ouvert (Voc) [V]	45.04	45.30	45.56	45.81	46.06
Tension de puissance maximale (Vmp) [V]	37.29	37.52	37.76	38.03	38.28
Courant court-circuit (Isc) [A]	8.18	8.23	8.28	8.33	8.38
Courant de puissance maximale (Imp) [A]	7.74	7.79	7.84	7.88	7.93
NOCT	Irradiance 800W/m², température ambiante 20°C, vitesse du vent 1m/s, AM1.5G

CONDITIONS D’EXPLOITATION
Tension maximale du système	1000V/1500V DC(IEC)
Température de fonctionnement	-40°C~+85°C
Fusible série maximum	20A
Charge statique maximale, avant	5400Pa
Charge statique maximale,Retour	2400Pa
NOCT	45±2 °C
Classe d’application	Classe A

【Courbes courant-tension】

IV curves of 410W half-cell PERC solar module

【Données mécaniques】

poids	22,7 kg±3 %
taille	2015±2mm×996±2mm×40±1mm
Taille de la section transversale du câble	4 mm2
Non. de cellules	144(6x24)
Boîte de jonction	IP68, 3 diodes
connecteur	QC 4.10-35
Longueur du câble (y compris le connecteur)	Portrait: 300mm (+) / 400mm (-) Paysage: 1200mm (+) / 1200mm (-)
Configuration de l’empaquetage	30 par palette

【Certification】

【Garantie】

étiquette à chaud: Panneau solaire monocristallin à demi-cellule 410w perc, Chine, fournisseurs, fabricants, usine, fabriqué en Chine

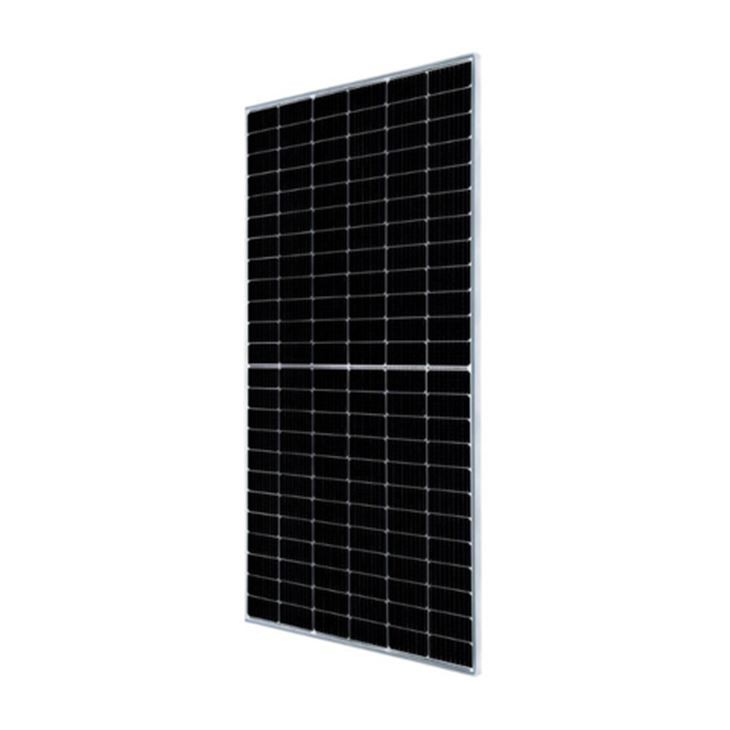

Panneau solaire monocristallin PERC demi-cellule de 410 W
