Cette spécification définit les tranches de silicium monocristallin de type N (taille M10) pour les cellules solaires avancées. Produits via la méthode Czochralski avec dopage au phosphore, les WAFERS présentent une faible concentration en oxygène (jusqu'à 8e17 à / cm³), une faible concentration en carbone (jusqu'à 5e16 à / cm³), gravure de la densité de pit<100>.
Les propriétés électriques clés comprennent une plage de résistivité de 1,0 à 7,0 Ω.CM et une durée de vie de porteuse à grande minorité (minimum 1000 μs).
Les plaquettes ont une géométrie pseudo-carré optimisée avec une longueur latérale 182 mm (tolérance 0,25 mm), un diamètre de 247 mm (tolérance 0,25 mm) et des côtés adjacents à 90 degrés (tolérance 0,2 degrés). Disponibles en épaisseurs de 150 à 180 μm (avec des tolérances), elles garantissent une variation minimale d'épaisseur (TTV maximum 27 μm). La qualité de la surface est strictement contrôlée ("comme coupée et nettoyée"), interdisant la contamination et les micro-cracks, avec des limites sur les marques de scie (15 μm maximum), l'arc et la chaîne maximum de 40 μm chacun). Ce grand format soutient le changement de l'industrie vers une capture de lumière optimisée.
1. Propriétés des matériaux
|
Propriété |
Spécification |
Méthode d'inspection |
|
Méthode de croissance |
CZ |
|
|
Cristallinité |
Monocristallin |
Techniques de gravure préférentielles(ASTM F47-88) |
|
Type de conductivité |
Type n |
Napson EC-80TPN |
|
Dopant |
Phosphore |
- |
|
Concentration d'oxygène [OI] |
Moins ou égal à8E +17 à / cm3 |
FTIR (ASTM F121-83) |
|
Concentration de carbone [CS] |
Moins ou égal à5E +16 at / cm3 |
FTIR (ASTM F123-91) |
|
Densité de fosse de gravure (densité de dislocation) |
Moins ou égal à500 cm-2 |
Techniques de gravure préférentielles(ASTM F47-88) |
|
Orientation de surface |
<100>± 3 degrés |
Méthode de diffraction des rayons X (ASTM F26-1987) |
|
Orientation des côtés pseudo-carrés |
<010>,<001>± 3 degrés |
Méthode de diffraction des rayons X (ASTM F26-1987) |
2. Propriétés électriques
|
Propriété |
Spécification |
Méthode d'inspection |
|
Résistivité |
1.0-7.0 Ω.cm
|
Système d'inspection des plaquettes |
|
MCLT (Lifetime de transporteur minoritaire) |
Supérieur ou égal à 1000 µ |
Sinton bct-400
Transitoire
(Avec niveau d'injection: 5e14 cm-3)
|

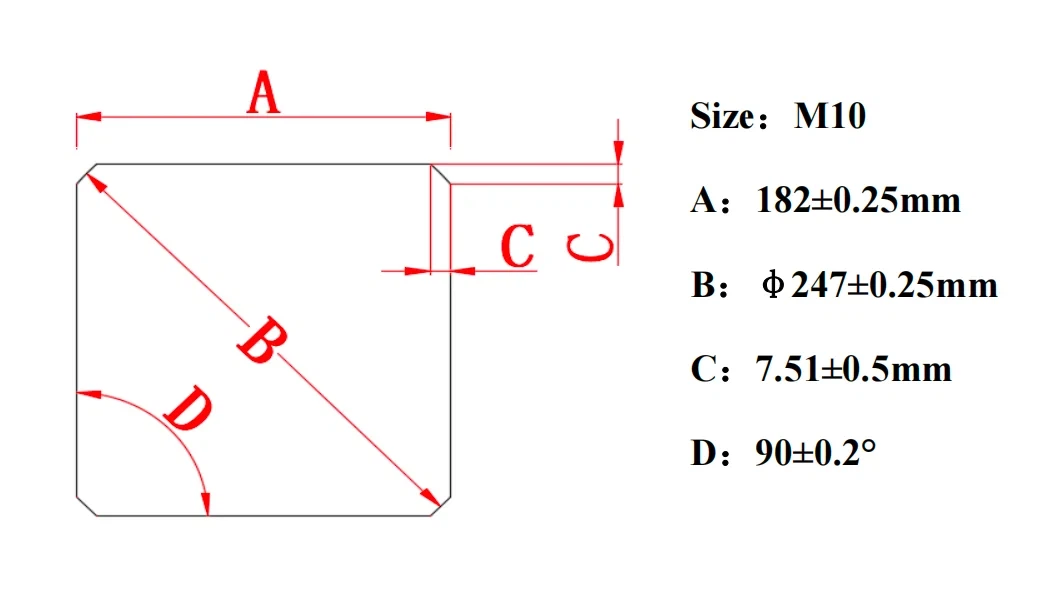

3. géométrie
|
Propriété |
Spécification |
Méthode d'inspection |
|
Géométrie |
pseudo carré |
|
|
Forme de bord de biseau
|
rond | |
|
Longueur latérale de la plaquette |
182 ± 0,25 mm
|
système d'inspection des plaquettes |
|
Diamètre de la tranche |
φ247 ± 0,25 mm |
système d'inspection des plaquettes |
|
Angle entre les côtés adjacents |
90 degrés ± 0,2 degrés |
système d'inspection des plaquettes |
|
Épaisseur |
180 ﹢ 20/﹣10 µm
175﹢ 20/﹣10 µm
170﹢ 20/﹣10 µm
165﹢ 20/﹣10 µm
160﹢ 20/﹣10 µm
150﹢ 10/﹣10 µm
|
système d'inspection des plaquettes |
|
TTV (variation d'épaisseur totale) |
Moins ou égal à 27 µm |
système d'inspection des plaquettes |
4.Propriétés de surface
|
Propriété |
Spécification |
Méthode d'inspection |
|
Méthode de coupe |
Dwing |
-- |
|
Qualité de surface |
Comme coupé et nettoyé, aucune contamination visible (huile ou graisse, empreintes digitales, teintures de savon, taches de suspension, taches époxy / colle ne sont pas autorisées) |
système d'inspection des plaquettes |
|
Marques de scie / étapes |
Moins ou égal à 15 µm |
système d'inspection des plaquettes |
|
Arc |
Moins ou égal à 40 µm |
système d'inspection des plaquettes |
|
Chaîne |
Moins ou égal à 40 µm |
système d'inspection des plaquettes |
|
Ébrécher |
profondeur inférieure ou égale à 0,3 mm et longueur inférieure ou égale à 0,5 mm max 2 / PCS; pas de V-puce |
Système d'inspection des yeux nus ou des plaquettes |
|
Micro fissures / trous |
Pas autorisé |
système d'inspection des plaquettes |
