La plaquette de silicium monocristalline de type N12 de type N adopte un grand format pseudo carré 210 × 210 mm (φ295 mm de diamètre), augmentant la zone active et augmentant la puissance de sortie pour les modules PV à haute efficacité. Cultivé en utilisant la méthode CZ et dopé avec du phosphore, il comporte un<100>Orientation de surface, faible densité de dislocation (inférieure ou égale à 500 cm⁻²) et conductivité de type N. Avec une plage de résistivité de 1,0–7,0 Ω · cm et une durée de vie des porteurs minoritaires supérieure ou égale à 1000 µs, il est idéal pour les technologies avancées de cellules solaires telles que TopCon et HJT. La géométrie optimisée et la qualité de surface optimisées de la plaquette M12 assurent d'excellentes performances dans les modules haute puissance de nouvelle génération.
1. Propriétés des matériaux
|
Propriété |
Spécification |
Méthode d'inspection |
|
Méthode de croissance |
CZ |
|
|
Cristallinité |
Monocristallin |
Techniques de gravure préférentielles(ASTM F47-88) |
|
Type de conductivité |
Type n |
Napson EC-80TPN |
|
Dopant |
Phosphore |
- |
|
Concentration d'oxygène [OI] |
Moins ou égal à8E +17 à / cm3 |
FTIR (ASTM F121-83) |
|
Concentration de carbone [CS] |
Moins ou égal à5E +16 at / cm3 |
FTIR (ASTM F123-91) |
|
Densité de fosse de gravure (densité de dislocation) |
Moins ou égal à500 cm-2 |
Techniques de gravure préférentielles(ASTM F47-88) |
|
Orientation de surface |
<100>± 3 degrés |
Méthode de diffraction des rayons X (ASTM F26-1987) |
|
Orientation des pseudo-carrés |
<010>,<001>± 3 degrés |
Méthode de diffraction des rayons X (ASTM F26-1987) |
2. Propriétés électriques
|
Propriété |
Spécification |
Méthode d'inspection |
|
Résistivité |
1.0-7.0 Ω.cm
|
Système d'inspection des plaquettes |
|
MCLT (Lifetime de transporteur minoritaire) |
Supérieur ou égal à 1000 µs
|
Sinton bct-400 Transitoire
(Avec niveau d'injection: 5e14 cm-3)
|

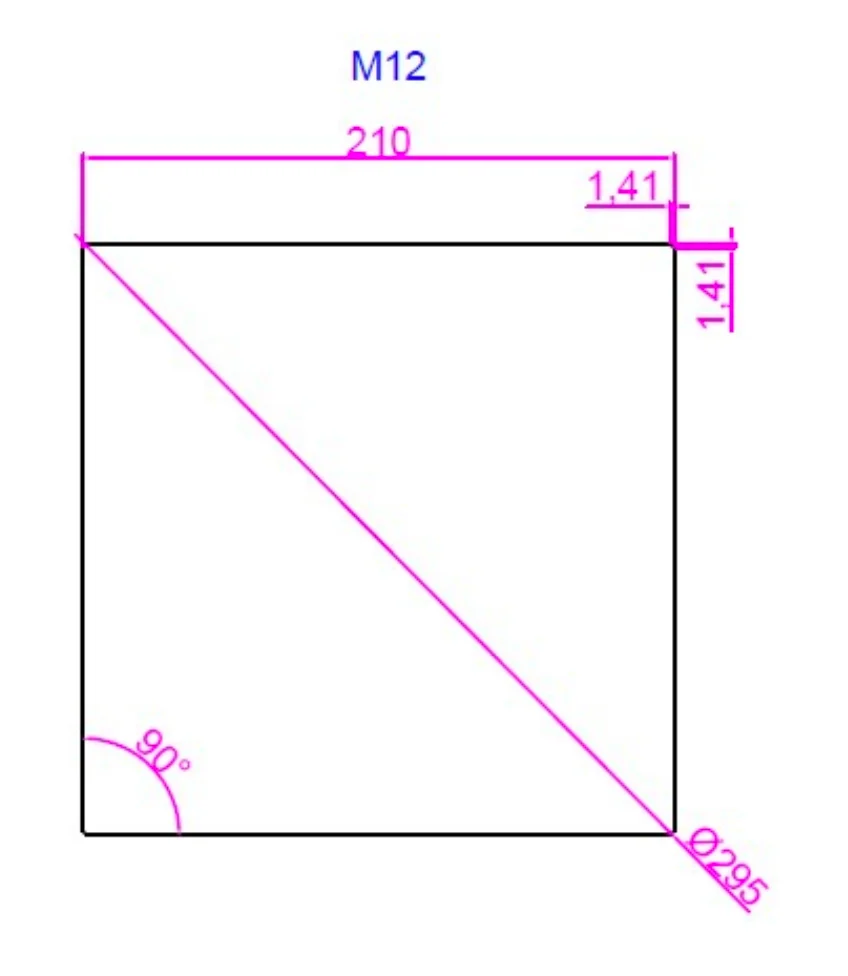

3. géométrie
|
Propriété |
Spécification |
Méthode d'inspection |
|
Géométrie |
pseudo carré |
|
|
Forme de bord de biseau
|
rond | |
|
Longueur latérale de la plaquette |
210 ± 0,25 mm
|
système d'inspection des plaquettes |
|
Diamètre de la tranche |
φ295 ± 0,25 mm |
système d'inspection des plaquettes |
|
Angle entre les côtés adjacents |
90 degrés ± 0,2 degrés |
système d'inspection des plaquettes |
|
Épaisseur |
180 ﹢ 20/﹣10 µm 175﹢ 20/﹣10 µm
170﹢ 20/﹣10 µm
165﹢ 20/﹣10 µm
160﹢ 20/﹣10 µm
150﹢ 10/﹣10 µm
|
système d'inspection des plaquettes |
|
TTV (variation d'épaisseur totale) |
Moins ou égal à 27 µm |
système d'inspection des plaquettes |
4.Propriétés de surface
|
Propriété |
Spécification |
Méthode d'inspection |
|
Méthode de coupe |
Dwing |
-- |
|
Qualité de surface |
Comme coupé et nettoyé, aucune contamination visible (huile ou graisse, empreintes digitales, teintures de savon, taches de suspension, taches époxy / colle ne sont pas autorisées) |
système d'inspection des plaquettes |
|
Marques de scie / étapes |
Moins ou égal à 15 µm |
système d'inspection des plaquettes |
|
Arc |
Moins ou égal à 40 µm |
système d'inspection des plaquettes |
|
Chaîne |
Moins ou égal à 40 µm |
système d'inspection des plaquettes |
|
Ébrécher |
profondeur inférieure ou égale à 0,3 mm et longueur inférieure ou égale à 0,5 mm max 2 / PCS; pas de V-puce |
Système d'inspection des yeux nus ou des plaquettes |
|
Micro fissures / trous |
Pas autorisé |
système d'inspection des plaquettes |
